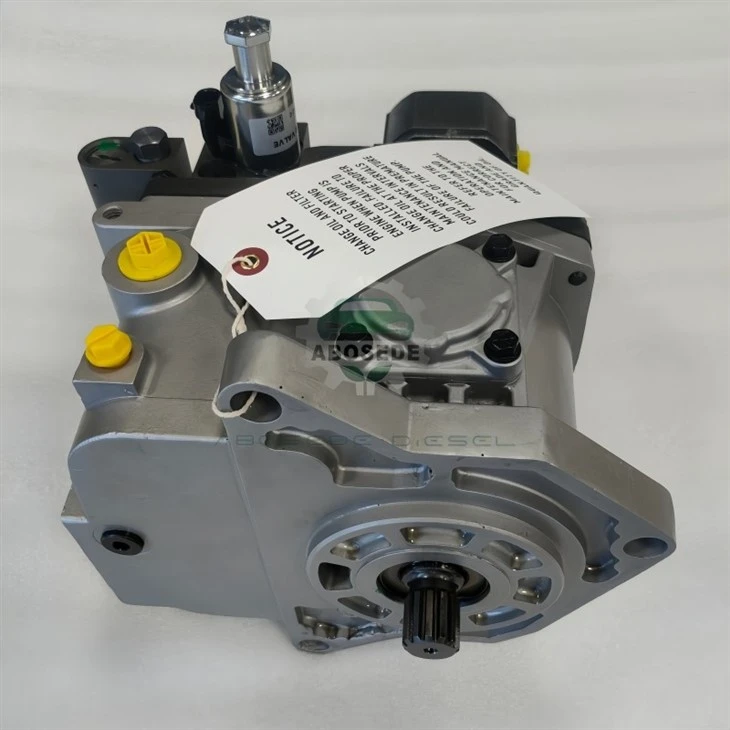

30R-0083 Fuel Injection Pump – Low-Σταθερότητα ροής και αντίστροφη ταχύτητα-Αντιστάθμιση κλίσης πίεσης για εφαρμογές βαρέως φορτίου Caterpillar 3412

Σε μεγάλους-κινητήρες ντίζελ, η αντλία έγχυσης δεν λειτουργεί μεμονωμένα-πρέπει να υπερνικήσει τη μεταβαλλόμενη αντίστροφη-πίεση από τις γραμμές υψηλής-πίεσης, την ανύψωση της βελόνας μπεκ και την πίεση του θαλάμου καύσης. Ο30R-0083(Caterpillar OEN) αντιμετωπίζει ένα συγκεκριμένο υδραυλικό φαινόμενο γνωστό ωςαντίστροφη-κλίση πίεσης: μια κατάσταση κατά την οποία τα ανακλώμενα κύματα πίεσης από τον εγχυτήρα αντιτίθενται στιγμιαία στη διαδρομή παροχής της αντλίας, μειώνοντας την αποτελεσματική είσοδο καυσίμου. Αυτή η παραλλαγή αντλίας ενσωματώνει αβαλβίδα περιορισμού μονής-κατευθυντικής ροής-μέσα στο στήριγμα της βαλβίδας παροχής και ένα τροποποιημένο ελατήριο επιστροφής εμβόλου, τα οποία μαζί διατηρούν θετική διαφορά πίεσης κατά τη διάρκεια ολόκληρου του συμβάντος έγχυσης-ακόμη και σε ταχύτητες εκκίνησης έως και 150 σ.α.λ. Το αποτέλεσμα είναι αξιόπιστη παροχή καυσίμου κάτω από συνθήκες υψηλής-αντίστασης, ιδιαίτερα κρίσιμες για σενάρια κρύας-εκκίνησης και παρατεταμένη οδήγηση χαμηλής-ταχύτητας (π.χ. λειτουργίες βαρούλκου ή φρεζάρισμα).

Το 30R-0083 διατηρεί την τυπική διάμετρο εμβόλου 10,0 mm, αλλά εισάγει μοναδικές βαλβίδες και κενά:

Παράμετρος	30R-0083	600-0624 (διαμόρφωση ρυθμού)	0R-2236
Διάκενο εμβόλου/κάννης	0,003–0,004 mm (Βαθμός Α)	0,002–0,003 mm (A+)	0,003–0,004 χλστ
Τύπος βαλβίδας παροχής	Uni-περιοριστής ροής + τυπικός έλεγχος	Απόσβεση διπλού σταδίου-	Πρότυπο
Διάμετρος στομίου περιορισμού	0,6 mm (ενσωματωμένο)	0,8 mm (μόνο απόσβεση)	1,0 mm (χωρίς περιοριστή)
Προφόρτιση ελατηρίου επιστροφής	55 N (υψηλότερο από το τυπικό)	48 N	50 N
Μέγιστη ανοχή αντίστροφης-πίεσης	12 MPa (αντανάκλαση γραμμής)	8 MPa	6 MPa
Μέγιστη παροχή καυσίμου @ 1.600 rpm	370 mm³/διαδρομή	380 mm³/διαδρομή	400 mm³ / διαδρομή

Το στόμιο περιορισμού 0,6 mm δημιουργεί μια βαθμονομημένη πτώση πίεσης που διασφαλίζει ότι η πίεση εξόδου της αντλίας παραμένει τουλάχιστον 5 MPa πάνω από την πίεση ανοίγματος του ακροφυσίου του μπεκ καθ' όλη τη διάρκεια του κύκλου έγχυσης, «προστατεύοντας» αποτελεσματικά το έμβολο από διαταραχές αντίστροφης- ροής.

Οι δοκιμές πάγκου που πραγματοποιήθηκαν σε μεταβλητές ταχύτητες (300–2.000 rpm) αποκαλύπτουν ένα χαρακτηριστικόδιατήρηση της γραμμικότηταςσε χαμηλές στροφές:

Στο300 σ.α.λ(ψυχρή προσομοίωση εκκίνησης με μίζα): παρέχει 45 mm³/διαδρομή με διακυμάνσεις πίεσης < ±0,5 MPa-συγκρίσιμες με την απόδοση θερμού ρελαντί, επιτρέποντας καθαρότερες κρύες εκκινήσεις.

Στο800 σ.α.λ(ζεστό ρελαντί): διατηρεί 82 mm³/διαδρομή με<2% cyclic variation, even when the injector back-pressure fluctuates.

Στο1.600 σ.α.λ(τυπικό σημείο λειτουργίας για θαλάσσια πρόωση): επιτυγχάνει 370 mm³/διαδρομή με χρόνο ανύψωσης πίεσης 0,25 ms-αρκετά γρήγορα ώστε να υποστηρίζει γρήγορη απόκριση στο γκάζι χωρίς τις ταλαντώσεις πίεσης που παρατηρούνται στις τυπικές αντλίες.

Η ικανότητα της αντλίας να διατηρεί την παροχή κατά τη διάρκεια σοβαρών μεταβατικών φορτίων αντανακλάται στοδείκτης ανάκτησης(χρόνος σταθεροποίησης εντός 2% του στόχου μετά από βήμα φόρτωσης 50%): 0,9 δευτερόλεπτα για το 30R-0083 έναντι 1,6 δευτερόλεπτα για το 0R-2236. Αυτό καθιστά την 30R-0083 την αντλία της επιλογής για εφαρμογές που περιλαμβάνουν γρήγορες διακυμάνσεις φορτίου-όπως ανύψωση γερανού, μηχανήματα καταστρώματος και υδραυλικές αντλίες.

Αυτό το OEN καθορίζεται πιο συχνά για:

Θαλάσσια βοηθητικά βαρούλκακαισυστήματα χειρισμού αγκύρωσης-που λειτουργούν με μερικό γκάζι αλλά απαιτούν άμεσο πολλαπλασιασμό της ροπής.

ερπυστριοφόροι γερανοίκαιεκσκαφείς draglineμε διαλείπουσες απαιτήσεις υψηλού{0}}φόρτου.

Θαλάσσια πρόωση με έλικες σταθερού βήματος-στην παράκτια και ποτάμια υπηρεσία όπου οι αλλαγές βάθους προκαλούν ξαφνικές διακυμάνσεις φορτίου.

Βιομηχανικοί καταστροφείςκαιθρυμματιστές ξύλουπου αντιμετωπίζουν απότομες εμπλοκές τροφοδοσίας.

Η αντλία είναιλιγότερο κατάλληλογια εφαρμογές καθαρού γεν-συνόλου, όπου το προφίλ επίπεδης παράδοσης του 0R-2236 παρέχει ανώτερη σταθερότητα συχνότητας. Ωστόσο, για εφαρμογές που απαιτούν ροπή-χαμηλής ταχύτητας και ικανότητα απορρόφησης φορτίου, το 30R-0083 προσφέρει έναν μοναδικό συμβιβασμό.

Οι ανακατασκευασμένες μονάδες μας 30R-0083 υποβάλλονται σε επεξεργασία με ιδιαίτερη προσοχή στην ακεραιότητα του στομίου περιορισμού, καθώς οποιαδήποτε μεγέθυνση από φθορά ή διάβρωση θα καθιστούσε την αντλία αδιάκριτη από τις τυπικές παραλλαγές. Το πρωτόκολλο περιλαμβάνει:

Ροή-επικύρωση πάγκουτου στομίου περιορισμού χρησιμοποιώντας ειδικό υγρό δοκιμής (βαθμονομημένο ιξώδες-) για τη μέτρηση της ακριβούς πτώσης πίεσης με ρυθμό ροής αναφοράς 5 L/min-που επιβεβαιώνεται εντός ±0,5% της εργοστασιακής γραμμής βάσης.

Καθαρισμός με υπερήχουςμε διάλυμα με βάση το πολυμερές-που αφαιρεί το εσωτερικό βερνίκι χωρίς να προσβάλλει την αιχμηρή-γεωμετρία των άκρων του περιοριστή.

Ταίριασμα εμβόλου-κάνηςσε απόσταση βαθμού Α χρησιμοποιώντας ένα ηλεκτρονικό σύστημα ταξινόμησης που συνδυάζει εξαρτήματα με ίδιους συντελεστές θερμικής διαστολής.

Συγκρότημα βαλβίδας παροχήςμε όλα τα νέα ελατήρια, τα ελατήρια και το ένθετο περιοριστή (προέρχεται από εγκεκριμένους προμηθευτές OEM).

Βαθμονόμηση κυβερνήτημε μια ακολουθία δοκιμών 6 σημείων που περιλαμβάνει μια ειδικήβήμα-ανάκτηση φορτίουμέτρηση; Αυτά τα δεδομένα παρέχονται στο πιστοποιητικό βαθμονόμησης.

Κάθε αντλία υφίσταται διάλειμμα 30-λεπτών-στις 1.200 σ.α.λ. υπό ποικίλο φορτίο, με παρακολούθηση σε πραγματικό χρόνο της διαφοράς πίεσης στον περιοριστή για να επαληθευτεί ότι παραμένει εντός της εργοστασιακής ανοχής (±0,2 MPa).

Ε1: Πώς μπορώ να ελέγξω εάν το στόμιο περιορισμού στην υπάρχουσα αντλία μου εξακολουθεί να είναι εντός των προδιαγραφών;
You can perform a simple bench test using a calibrated flow meter and a dead-head pressure gauge-measure the pressure drop at a constant flow of 5 L/min. If the drop is lower than the factory spec by >5%, το στόμιο έχει φθαρεί. Αυτό επηρεάζει σημαντικά την αντίσταση της αντλίας σε παρεμβολές αντίθλιψης-και συχνά εξηγεί την έντονη εκκίνηση ή την απότομη ανύψωση υπό φορτίο.

Ε2: Ποια είναι τα συμπτώματα ενός περιοριστή που έχει φθαρεί ή λείπει στο 30R-0083;
Τα πιο συνηθισμένα σημάδια είναι το ακανόνιστο ρελαντί, ειδικά όταν ο κινητήρας είναι ζεστός, και μια αισθητή «υστέρηση» όταν ανοίγει ξαφνικά το γκάζι. Μπορεί επίσης να παρατηρήσετε το χτύπημα του καυσίμου σε χαμηλές ταχύτητες λόγω καθυστερημένου χρονισμού ψεκασμού που προκαλείται από κύματα αντίστροφης πίεσης-.

Ε3: Μπορώ να μετατρέψω μια τυπική αντλία 3412 (π.χ. 10R-1001) σε 30R-0083 εγκαθιστώντας απλώς τον περιοριστή;
Όχι-το 30R-0083 έχει επίσης διαφορετικές ρυθμίσεις προφόρτισης ελατηρίου επιστροφής εμβόλου και ρυθμιστή. Η απλή προσθήκη του περιοριστή σε μια τυπική αντλία θα άλλαζε απρόβλεπτα την καμπύλη χρονισμού. Μπορούμε να παρέχουμε ένα κιτ μετατροπής (ελατήρια, περιοριστές και δεδομένα βαθμονόμησης) για χρήση μόνο στην υπηρεσία ανακατασκευής μας.

Ε4: Η αντλία αποδίδει καλά σε ακραία ψυχρά κλίματα, δεδομένου ότι ο περιοριστής προσθέτει κάποια αντίσταση ροής;
Ναι-ο περιοριστής έχει σχεδιαστεί για να χειρίζεται ιξώδη έως 50 cSt (συνήθης για χειμερινό ντίζελ στους -20 βαθμούς ). Στην πραγματικότητα, η προστιθέμενη αντίσταση βοηθά την αντλία να εκκινεί γρηγορότερα, επειδή εμποδίζει την αποστράγγιση του καυσίμου μέσω της βαλβίδας παροχής κατά τη διάρκεια περιόδων απενεργοποίησης. Συνιστούμε να χρησιμοποιείτε το σετ φίλτρων καυσίμου χειμερινής ποιότητας.

Ε5: Ποια είναι η συνιστώμενη ροπή στρέψης για τη βάση βαλβίδας παροχής στη συγκεκριμένη αντλία;
Καθορίζουμε 55 N·m ±2 N·m- πιο σφιχτά από το τυπικό (συνήθως 45 N·m) για να διασφαλίσουμε ότι το ένθετο περιοριστή είναι σωστά συμπιεσμένο και σφραγισμένο. Χρησιμοποιήστε ένα νέο χάλκινο παρέμβυσμα και εφαρμόστε μια ελαφριά επίστρωση αντικολλητικού στα νήματα.

Ε6: Είναι αυτή η αντλία κατάλληλη για κινητήρες που λειτουργούν με καύσιμο-με υψηλή περιεκτικότητα σε θείο, το οποίο τείνει να προκαλεί γρήγορη φθορά;
Το στόμιο περιορισμού είναι κατασκευασμένο από σκληρυμένο ανοξείδωτο χάλυβα (HRC 58) και αντιστέκεται στη διάβρωση από ενώσεις θείου. Ωστόσο, τα καύσιμα υψηλής περιεκτικότητας σε θείο-επιταχύνουν τη φθορά του εμβόλου-κάννης. Συνιστούμε να χρησιμοποιήσετε ένα πρόσθετο καυσίμου με ενισχυτή λιπαντικότητας και να μειώσετε το διάστημα σέρβις για επιθεώρηση εμβόλου σε 2.000 ώρες αντί για 3.500.
