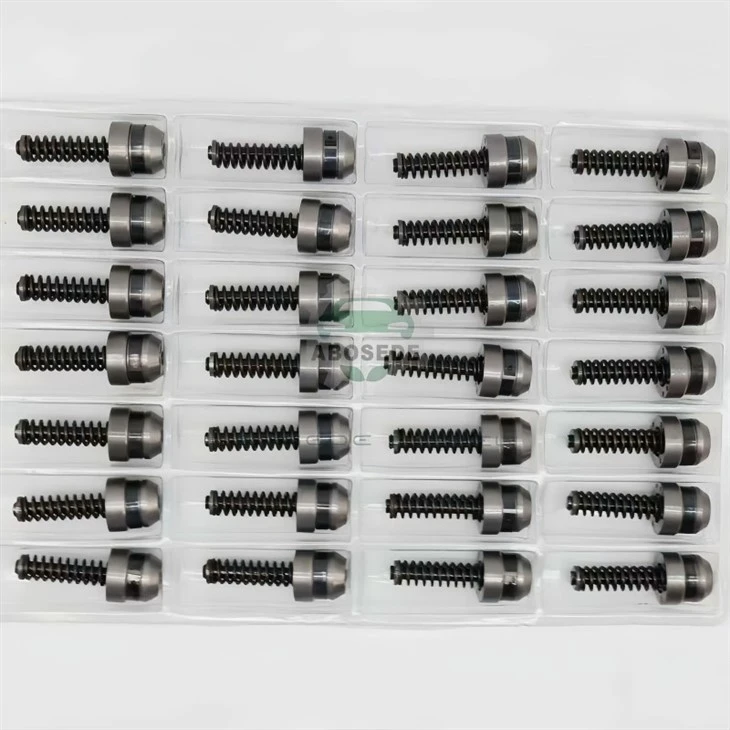

Συναρμολόγηση εμβόλου & κάννης CAT C7 – Το φράγμα διαρροής που καθορίζει την απόδοση της αντλίας



Στην αντλία λαδιού υψηλής πίεσης C7 HEUI, το σετ εμβόλου και κάννης κάνει περισσότερα από τη συμπίεση λαδιού – παράγει επίσης θερμότητα. Κάθε διαδρομή πιέζει μια μικρή ποσότητα λαδιού να περάσει το έμβολο μέσα από το ακτινωτό διάκενο. Αυτή η διαρροή, η οποία είναι αναπόφευκτη ακόμη και με νέα εξαρτήματα, μετατρέπεται σε θερμική ενέργεια καθώς κόβεται μέσα από το στενό κενό. Στην ονομαστική απόσταση (0,004 mm), αυτή η θερμότητα είναι αμελητέα. Αλλά καθώς το διάκενο φθείρεται στα 0,007 mm, η διαρροή διπλασιάζεται και η πρόσθετη θερμότητα αυξάνει τη θερμοκρασία του λαδιού μέσα στην αντλία κατά 5–8 βαθμούς. Το θερμότερο λάδι γίνεται πιο αραιό, γεγονός που αυξάνει περαιτέρω τη διαρροή – ένας αυτοενισχυόμενος κύκλος που μειώνει σταδιακά την απόδοση της αντλίας μέχρι να μειωθεί ο κινητήρας. Επομένως, το συγκρότημα εμβόλου-κάννης δεν είναι απλώς ένα ζεύγος μέτρησης. είναι ο θερμικός φύλακας όλου του κυκλώματος ενεργοποίησης.

Αυτός ο οδηγός παρουσιάζει επαληθευμένους αριθμούς ανταλλαγής, τη φυσική σχέση μεταξύ απόστασης και απόδοσης και πρακτικές συμβουλές για την επιλογή του σωστού σετ για τον κινητήρα C7 σας.



Οι παρακάτω αριθμοί επιβεβαιώνονται ως συγκροτήματα εμβόλου και κάννης με άμεση εφαρμογή για το CAT C7 (3126E HEUI). Παρατίθενται αλφαβητικά με πρόθεμα για εύκολη αναφορά.

OEM / Standard Series (238‑, 241‑, 243‑, 263‑, 268‑, 295‑, 387‑)
238-8091, 241-3238, 241-3239, 243-4502, 243-4503, 263-8218, 268-1835, 268-1836, 268-1839, 268-1840, 268-9577, 295-1408, 295-1409, 295-1410, 295-1411, 295-1412, 295-9166, 387-9426, 387-9427, 387-9428, 387-9429, 387-9430, 387-9441.

Σειρά Aftermarket Service (20R‑)
20R-8056, 20R-8057, 20R-8058, 20R-8059, 20R-8066, 20R-8067, 20R-8071, 20R-9079, 20R-1260.

Σειρά Precision-Grade (10R‑)
10R-4761, 10R-4762, 10R-4763, 10R-4764, 10R-7225.

Σειρά βαρέως τύπου / με επίστρωση (328‑, 557‑)
328-2582, 328-2585, 328-2586, 328-2587, 557-7627.

ℹ️ Ανακοπή: Το 20R-8056 είναι μια οικονομική παραλλαγή με χαμηλότερη σκληρότητα επιφάνειας (58 HRC). Προορίζεται για σέρβις ελαφρού τύπου – αποφύγετε τη χρήση του σε φορτηγά που λειτουργούν με μεικτό βάρος οχήματος άνω των 26.000 kg.



Το ονομαστικό ακτινικό διάκενο ενός νέου σετ εμβόλου C7 είναι 0,004 mm (±0,001 mm). Σε αυτή τη ρύθμιση, ο ρυθμός διαρροής σε δοκιμαστική πίεση 100 bar είναι περίπου 2,0 ml/min ανά στοιχείο. Όταν το διάκενο φτάσει τα 0,006 mm, η διαρροή ανεβαίνει στα 3,8 ml/min – αύξηση 90%. Αυτό το επιπλέον 1,8 ml/min ζεστού λαδιού ανακυκλώνεται μέσα στο περίβλημα της αντλίας, αυξάνοντας τη θερμοκρασία του λαδιού χύδην. Για κάθε 1 βαθμό αύξησης της θερμοκρασίας του λαδιού, το ιξώδες πέφτει κατά περίπου 2% (για ένα τυπικό λάδι 15W‑40). Αυτή η απώλεια ιξώδους αυξάνει τη διαρροή κατά άλλο 1,5% και ο κύκλος επιταχύνεται.

Οι απτές συνέπειες:

Ο χρόνος εκκίνησης με τη μίζα αυξάνεται – λεπτό λάδι διαρρέει από τα έμβολα πριν αυξηθεί η πίεση.

Η πίεση της ράγας ρελαντί ταλαντώνεται – η βαλβίδα ελέγχου πίεσης υπερδιορθώνεται.

Η ισχύς πλήρους φορτίου μειώνεται – η ECM περιορίζει το καύσιμο για να προστατεύει την αντλία από υπερβολική ταχύτητα.

Μια απλή δοκιμή πτώσης μπορεί να υποδείξει εάν ένα σετ εξακολουθεί να είναι εντός των ορίων χρήσης: καθαρίστε και λαδώστε το σετ, κρατήστε το έμβολο κάθετα και χρονομετρήστε την κάθοδο της κάννης. Για ένα σετ C7, 1,5–2,0 δευτερόλεπτα υποδηλώνουν αποδεκτό διάκενο. Εάν πέσει σε λιγότερο από 1,0 δευτερόλεπτο, το διάκενο υπερβαίνει τα 0,007 mm - η αντικατάσταση έχει καθυστερήσει.



Βαθμός	Σκληρότητα εμβόλου (HRC)	Επικάλυψη βαρελιού	Ανοχή εκκαθάρισης	Τυπική ζωή (η)
OEM / Standard (238‑, 241‑, κ.λπ.)	60–62	Φωσφορικό	±0,001 χλστ	8,000–10,000
Ακρίβεια (σειρά 10R)	62–64	Νιτριδωμένο	±0,0005 χλστ	12,000–14,000
Heavy-Duty (328‑, 557‑)	62	Ψευδάργυρος-νικέλιο	±0,001 χλστ	10,000–12,000
Economy (20R‑8056)	58	Φωσφορικός ψευδάργυρος	±0,002 χλστ	4,000–5,000

Τα σετ ακριβείας (10R‑) τυλίγονται σε αυστηρότερες ανοχές, μειώνοντας τη διακύμανση διαρροής μεταξύ των στοιχείων. Αυτό βελτιώνει την ομοιομορφία ροής της αντλίας, η οποία είναι κρίσιμη για κινητήρες που λειτουργούν με σταθερά υψηλά φορτία (π.χ. σετ γεννητριών). Τα σετ βαρέως τύπου προσφέρουν βελτιωμένη αντοχή στη διάβρωση – ιδανικά για παράκτια ή οδικά περιβάλλοντα με αλάτι.



Ε1: Μόλις τοποθέτησα ένα νέο σετ εμβόλου, αλλά ο κινητήρας είναι νωθρός για τα πρώτα 50 χλμ. Είναι φυσιολογικό αυτό;
Ναι – το νέο σετ απαιτεί περίοδο διακοπής 10–15 ωρών λειτουργίας. Κατά τη διάρκεια αυτού του χρόνου, οι περιστρεφόμενες επιφάνειες γυαλίζουν η μία την άλλη για να επιτευχθεί η τελική συμμόρφωση. Αποφύγετε τη λειτουργία με πλήρες φορτίο κατά την πρώτη ώρα και αλλάξτε το φίλτρο λαδιού μετά τη διάρρηξη για να αφαιρέσετε τυχόν μικροσωματίδια φθοράς.

Ε2: Μπορεί η χρήση λαδιού υψηλότερου ιξώδους (π.χ. 20W‑50) να αντισταθμίσει τα φθαρμένα διάκενα του εμβόλου;
Μπορεί να καλύψει τα συμπτώματα προσωρινά μειώνοντας τη διαρροή, αλλά αυξάνει επίσης την παρασιτική αντίσταση στο έμβολο, η οποία επιταχύνει τη φθορά του δακτυλίου έκκεντρου. Είναι ένα βραχυπρόθεσμο βοήθημα – όχι λύση. Εάν το διάκενο υπερβαίνει τα 0,006 mm, αντικαταστήστε το σετ.

Ε3: Μετά την αντικατάσταση ενός σετ εμβόλου, η αντλία κάνει τώρα έναν νέο ήχο χτυπήματος. Τι συνέβη;
Πιθανότατα, το νέο σετ έχει διαφορετικό χαρακτηριστικό ροής (ακόμα και αν ο αριθμός ανταλλακτικού ταιριάζει) σε σύγκριση με τα υπόλοιπα έξι παλιά σετ. Ο ρυθμιστής πίεσης της αντλίας προσπαθεί να αντισταθμίσει την ανισορροπία, προκαλώντας παλμούς πίεσης που εκδηλώνονται ως χτύπημα. Στην ιδανική περίπτωση, αντικαταστήστε και τα επτά σετ ταυτόχρονα. Εάν αυτό δεν είναι εφικτό, τουλάχιστον βεβαιωθείτε ότι το νέο σετ έχει την ίδια κλάση απόστασης (A, B, C ή D) με τα παλιά.

Ε4: Πώς μπορώ να εντοπίσω ένα πλαστό σετ εμβόλου πριν το εγκαταστήσω;
Τα γνήσια σετ έχουν ομοιόμορφο σατινέ φινίρισμα στην κάννη και ένα γυαλισμένο έμβολο που μοιάζει με καθρέφτη. Τα πλαστά συχνά εμφανίζουν σημάδια μηχανικής κατεργασίας ή ανομοιόμορφες λοξοτομές. Επίσης, ελέγξτε τον αντίστοιχο κωδικό – τα πλαστά μπορεί να έχουν ασυνεπές βάθος σφράγισης ή να λείπουν αριθμοί παρτίδας. Σε περίπτωση αμφιβολίας, μετρήστε τη διάμετρο του εμβόλου με ένα μικρόμετρο – τα πλαστά εξαρτήματα συχνά αποκλίνουν περισσότερο από ±0,002 mm από την ονομαστική προδιαγραφή.

Ε5: Χρειάζεται να επαναβαθμονομήσω το χρονισμό της αντλίας μετά την αντικατάσταση των σετ εμβόλου;
Ο χρονισμός της αντλίας C7 καθορίζεται από τον δακτύλιο έκκεντρου και το γρανάζι κίνησης – όχι από τα ίδια τα σετ εμβόλου. Ωστόσο, εάν αντικαταστήσετε ολόκληρη την κεφαλή της αντλίας ή τον δακτύλιο έκκεντρου, τότε απαιτείται ρύθμιση χρονισμού. Για αντικατάσταση μόνο με έμβολο, δεν απαιτείται αλλαγή χρονισμού, αλλά θα πρέπει να πραγματοποιήσετε επαναφορά "Εκμάθηση συστήματος καυσίμου" μέσω της μονάδας ECM, ώστε να προσαρμοστεί στα νέα χαρακτηριστικά διαρροής.

Ε6: Ποιο είναι το πιο συνηθισμένο λάθος κατά την εγκατάσταση ενός νέου σετ εμβόλου;
Χρησιμοποιώντας γράσο συναρμολόγησης αντί για καθαρό λάδι κινητήρα. Το γράσο μπορεί να μπλοκάρει τις θύρες ελέγχου έλικας και να προκαλέσει κόλλημα του εμβόλου. Χρησιμοποιείτε πάντα το ίδιο λάδι με το οποίο λειτουργεί ο κινητήρας – και απλώστε το με φειδώ.
