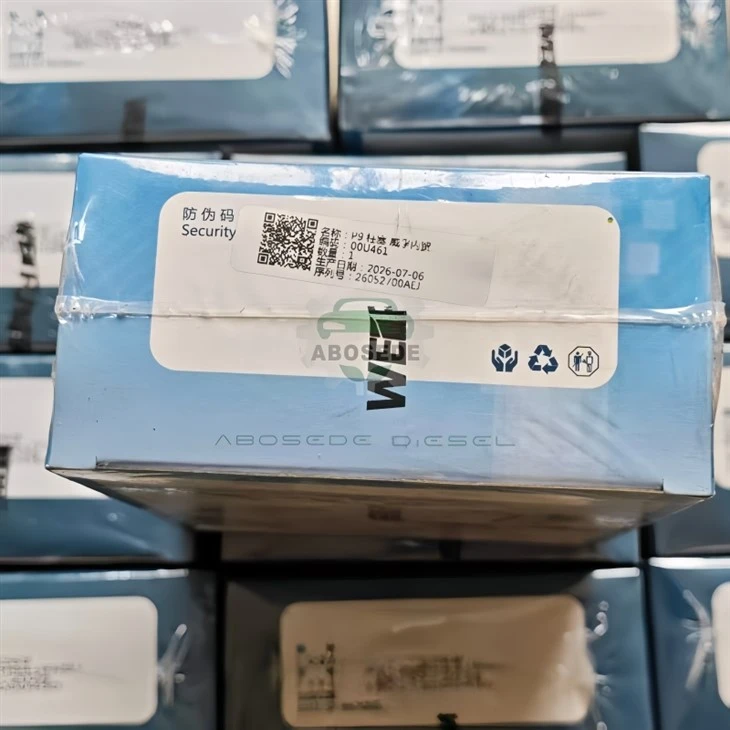

Έμβολο έγχυσης καυσίμου WEIFU U461 / 00U461 – Χαρακτηριστικό γραμμικής ροής για χαρτογράφηση ECU ακριβείας

Οι σύγχρονοι κινητήρες common rail βασίζονται σε εξαιρετικά ακριβή μέτρηση καυσίμου για την επίτευξη τόσο των στόχων εκπομπών Euro VI όσο και της ικανότητας οδήγησης. Ο χάρτης έγχυσης της ECU προϋποθέτει αγραμμική σχέσημεταξύ του χρόνου ενεργοποίησης και του παρεχόμενου όγκου καυσίμου – αλλά αυτή η γραμμικότητα είναι τόσο καλή όσο το χαρακτηριστικό ροής του εμβόλου. Πολλά έμβολα aftermarket εμφανίζουν μη γραμμικότητες στα άκρα της διαδρομής, προκαλώντας αποκλίσεις που αναγκάζουν την ECU σε συνεχείς προσαρμοστικές διορθώσεις, με αποτέλεσμα συχνά αιχμές καπνού ή βυθίσεις ροπής. ΟU461 / 00U461από το WEIFU έχει σχεδιαστεί με αμαθηματικά βελτιστοποιημένο προφίλ έλικαςπου αποδίδει μια σχεδόν τέλεια γραμμική καμπύλη ροής έναντι διαδρομής σε όλο το εύρος εργασίας. Αυτή η προβλεψιμότητα απλοποιεί τη βαθμονόμηση της ECU, μειώνει την εξάπλωση προσαρμογής και εξασφαλίζει σταθερή καύση, ειδικά κατά τις μεταβατικές αλλαγές φορτίου – ένα χαρακτηριστικό που τα συνεργεία και οι χειριστές του στόλου μπορούν να εκτιμήσουν άμεσα όσον αφορά τα καθαρότερα regens και την ομαλή επιτάχυνση.

Αντί να αναφέρουμε μόνο στατική διαρροή, ποσοτικοποιούμε το U461δείκτης γραμμικότητας (LI)– ορίζεται ως η μέγιστη απόκλιση της πραγματικής καμπύλης παράδοσης από μια ιδανική ευθεία γραμμή, εκφρασμένη ως ποσοστό της παραγωγής πλήρους κλίμακας. Οι μετρήσεις της βάσης δοκιμών μας (χρησιμοποιώντας ένα βαρυμετρικό ροόμετρο με ακρίβεια 0,1%) δείχνουν:

LI Μικρότερο ή ίσο με ±0,8% σε σχέση με την αποτελεσματική διαδρομή από 10% έως 90% της μέγιστης ανύψωσης – σε σύγκριση με ±2,5% για ένα τυπικό μη βελτιστοποιημένο έμβολο.

Αυτή η γραμμικότητα διατηρείται σε ένα εύρος πίεσης 500 – 1.800 bar, με διακύμανση μόνο ±0,3%.

Το αποτέλεσμα είναι ότι για οποιαδήποτε χρονική διάρκεια έγχυσης με εντολή, η πραγματική μάζα καυσίμου που παρέχεται αποκλίνει λιγότερο από 1% από την πρόβλεψη της ECU, μειώνοντας δραματικά την ανάγκη για μακροπρόθεσμες προσαρμογές της επένδυσης καυσίμου. Αυτό είναι ιδιαίτερα κρίσιμο για κινητήρες με πολλαπλούς ψεκασμούς ανά κύκλο, όπου η μη γραμμικότητα θα προκαλούσε δυσανάλογα σφάλματα στους πιλότους και μετά τους ψεκασμούς.

Παράμετροι διαστάσεων:

Διάμετρος εμβόλου:10,0 χλστ(IT4, στρογγυλότητα Μικρότερη ή ίση με 0,9 μm) – μέγεθος γιαελαφρύ και συμπαγές εμπορικόκινητήρες

Αποτελεσματικό εγκεφαλικό:12,0 χλστ

Helix : αναπτύχθηκε ειδικάπροοδευτική ράμπαμε μεταβλητό καλώδιο που αντισταθμίζει τις εγγενείς μη γραμμικότητες της αντλίας

Μέγιστη πίεση σιδηροτροχιάς:1.800 bar(επικυρωμένο στα 2.000 bar)

Εσωτερική διαρροή @ 1.400 bar, 40 μοίρες:6,0 ml/min– ισοδύναμο με πρότυπα premium

Διασπορά παράδοσης (από κύκλο σε κύκλο) :±1.1%– υποβοηθούμενο από το χαρακτηριστικό γραμμικής ροής

Τα παραδοσιακά έμβολα χρησιμοποιούν μια έλικα σταθερής απαγωγής, η οποία παράγει μια σχέση καμπύλης ροής-διαδρομής, επειδή η αποτελεσματική περιοχή ανοίγματος της θύρας αλλάζει μη γραμμικά με τη διαδρομή. Το U461 απασχολεί αέλικα μεταβλητής απαγωγής– η γωνία απαγωγής αλλάζει σταδιακά από 22 μοίρες στην αρχή σε 16 μοίρες κοντά στο τέλος της διαδρομής. Αυτή η αλλαγή προήλθε από προσομοιώσεις υπολογιστικής δυναμικής ρευστών (CFD) και επικυρώθηκε σε πάγκο ροής. Η καμπύλη ροής που προκύπτει είναι αξιοσημείωτα ευθεία, με συντελεστή προσδιορισμού R²=0.998 έναντι μιας γραμμικής προσαρμογής. Επιπλέον, τα άκρα της θυρίδας διαρροής είναι μικρολοξοτομημένα (0,15 mm × 45 μοίρες) για να μειωθούν οι αναταράξεις και οι διακυμάνσεις της πίεσης που θα μπορούσαν να διαταράξουν τη γραμμικότητα σε υψηλότερες ταχύτητες.

Το U461 είναι σφυρηλατημένο από αχάλυβας χαμηλής περιεκτικότητας σε κράμα χρωμίου-μολυβδαινίου(ισοδύναμο SAE 4130), ενανθρακωμένο σε βάθος θήκης 0,50 mm και σκληρυμένο σε 60 – 62 HRC. Αλλά το πιο σημαντικό, ελέγχουμε τοδιαδικασία λείανσηςγια να διασφαλιστεί ότι η γεωμετρία της έλικας είναι επαναλαμβανόμενη με ακρίβεια ±0,02 mm – μια ανοχή που διατηρεί άμεσα τη γραμμικότητα από έμβολο σε έμβολο. Κάθε μονάδα υφίσταται έναδοκιμή χαρτογράφησης ροήςσε έναν ειδικό πάγκο που απεικονίζει τον όγκο παράδοσης έναντι του εγκεφαλικού επεισοδίου. η προκύπτουσα καμπύλη περιλαμβάνεται στο πιστοποιητικό παρτίδας. Αυτό σημαίνει ότι ακόμη και αν αγοράσετε πολλά έμβολα U461 για μια αντλία πολλαπλών κυλίνδρων, μπορείτε να περιμένετε ταιριασμένα χαρακτηριστικά ροής, ελαχιστοποιώντας την ανισορροπία κυλίνδρου σε κύλινδρο.

Η διάμετρος 10,0 mm και το γραμμικό προφίλ ροής του U461 το καθιστούν ιδανικό για κινητήρες όπου η ακριβής τροφοδοσία καυσίμου είναι κρίσιμη για τη συμμόρφωση με τις εκπομπές ρύπων και την ικανότητα οδήγησης:

WEIFU HP3καιHP3.1– χρησιμοποιείται σε πολλούς κινητήρες 3,0 – 4,5 λίτρων για φορτηγά και φορτηγά

Bosch CP1καιCP1H– κοινό σε PSA 2.0 HDi, Ford 2.2 TDCI και παρόμοια ευρωπαϊκά ελαφρά επαγγελματικά οχήματα

Denso HP2– τοποθετείται σε ορισμένους κινητήρες ντίζελ ελαφρού τύπου Toyota και Isuzu

Μια γρήγορη διαδικτυακή αναζήτηση (συνδεδεμένος με κωδικό QR) επιβεβαιώνει την τοποθέτηση με σειριακό αριθμό αντλίας – δεν χρειάζεται να αποκωδικοποιήσετε μεγάλες λίστες οχημάτων.

Q1:Γιατί είναι τόσο σημαντική η γραμμικότητα ροής εάν η ECU μπορεί να προσαρμοστεί σε μη γραμμικότητες μέσω μαθησιακών ρουτινών;
A:Η προσαρμοστική μάθηση μπορεί να αντισταθμίσει τις μετατοπίσεις σταθερής κατάστασης, αλλά παλεύει με παροδικές αλλαγές – κατά την επιτάχυνση ή την επιβράδυνση, η ECU δεν έχει χρόνο για εκ νέου μάθηση. Ένα γραμμικό έμβολο διασφαλίζει ότι η πρόβλεψη ανοιχτού βρόχου της ECU είναι ακριβής ανά πάσα στιγμή, μειώνοντας τις αιχμές αιθάλης και βελτιώνοντας την απόκριση του γκαζιού. Περιορίζει επίσης το εύρος προσαρμογής, εμποδίζοντας την ECU να φτάσει πρόωρα τα όρια διόρθωσης.

Q2:Η έλικα μεταβλητής απαγωγής κάνει το έμβολο πιο ακριβό ή δυσκολότερο στην κατασκευή;
A:Απαιτεί μια πιο εξελιγμένη ρύθμιση λείανσης, αλλά η WEIFU έχει επενδύσει σε μηχανές λείανσης CNC με μέτρηση κατά τη διαδικασία, διατηρώντας μέτρια την αύξηση του κόστους. Το όφελος από την άποψη του μειωμένου χρόνου εκ νέου βαθμονόμησης και της βελτιωμένης οικονομίας καυσίμου υπερτερεί κατά πολύ του ελαφρού ασφάλιστρου - συνήθως πληρώνει για τον εαυτό του μέσα σε ένα διάστημα σέρβις.

Q3:Μπορεί η γραμμικότητα ροής να επηρεαστεί από τη φθορά με την πάροδο του χρόνου και πώς μπορώ να την ελέγξω;
A:Η φθορά αυξάνει κυρίως την απόσταση, η οποία προσθέτει ένα στοιχείο διαρροής που είναι μη γραμμικό με την πίεση. Αυτό θα υποβαθμίσει σταδιακά τη γραμμικότητα. Συνιστούμε να ελέγχετε το διάκενο της κάννης σε κάθε σημαντικό σέρβις. μόλις ξεπεράσει τα 34 μm, η γραμμικότητα θα αρχίσει να μετατοπίζεται. Το περιλαμβανόμενο πιστοποιητικό ροής σάς επιτρέπει να συγκρίνετε την καμπύλη του φρέσκου εμβόλου με ένα νέο – αλλά για ελέγχους κατά τη λειτουργία, θα χρειαστείτε έναν πάγκο δοκιμών. Η σύστασή μας είναι να αντικαταστήσετε το σετ όταν το διάκενο φτάσει τα 35 μm.

Q4:Είναι αυτό το έμβολο κατάλληλο για συντονισμό υψηλής απόδοσης όπου ο χρονισμός έγχυσης έχει προχωρήσει σημαντικά;
A:Ναι – το χαρακτηριστικό γραμμικής ροής ισχύει για ένα ευρύ φάσμα πινελιών, επομένως ακόμα κι αν χρησιμοποιείτε προσαρμοσμένους χάρτες ECU με μεγαλύτερα παράθυρα έγχυσης, ο όγκος που παρέχεται παραμένει προβλέψιμος. Ωστόσο, σας συμβουλεύουμε να συμβουλευτείτε την τεχνική ομάδα μας εάν σκοπεύετε να λειτουργήσετε πάνω από 1.800 bar, καθώς το έμβολο δεν έχει επικυρωθεί πάνω από αυτήν την πίεση.

Q5:Πώς συγκρίνεται το U461 με το U462 (12 mm) - μπορούν να αντικατασταθούν;
A:Όχι – έχουν διαφορετικές διαμέτρους και πινελιές. Το U461 είναι για κινητήρες μικρότερου κυβισμού (Μικρότερο ή ίσο με 5 L), ενώ το U462 για βαρύτερες εφαρμογές. Η εναλλαγή θα είχε ως αποτέλεσμα εσφαλμένη τροφοδοσία καυσίμου και πιθανές μηχανικές παρεμβολές. Να ταιριάζετε πάντα κατά διάμετρο και οικογένεια αντλιών – το διαδικτυακό μας εργαλείο θα σας καθοδηγήσει.

Q6:Το πιστοποιητικό ροής παρέχει εγγύηση ότι όλα τα έμβολα μιας πολυκύλινδρης αντλίας θα έχουν αντίστοιχη γραμμικότητα;
A:Ναι – επειδή το πιστοποιητικό περιλαμβάνει την απόκλιση από την κύρια παρτίδα και διασφαλίζουμε ότι η διακύμανση από παρτίδα σε παρτίδα είναι μικρότερη από το 0,5% της πλήρους κλίμακας. Για πελάτες που παραγγέλνουν 4 ή περισσότερα έμβολα για την ίδια αντλία, μπορούμε να επιλέξουμε μονάδες με τον πλησιέστερο αντίστοιχο δείκτη γραμμικότητας (εντός ±0,2%) κατόπιν αιτήματος – απλώς αναφέρετέ το κατά την παραγγελία.
