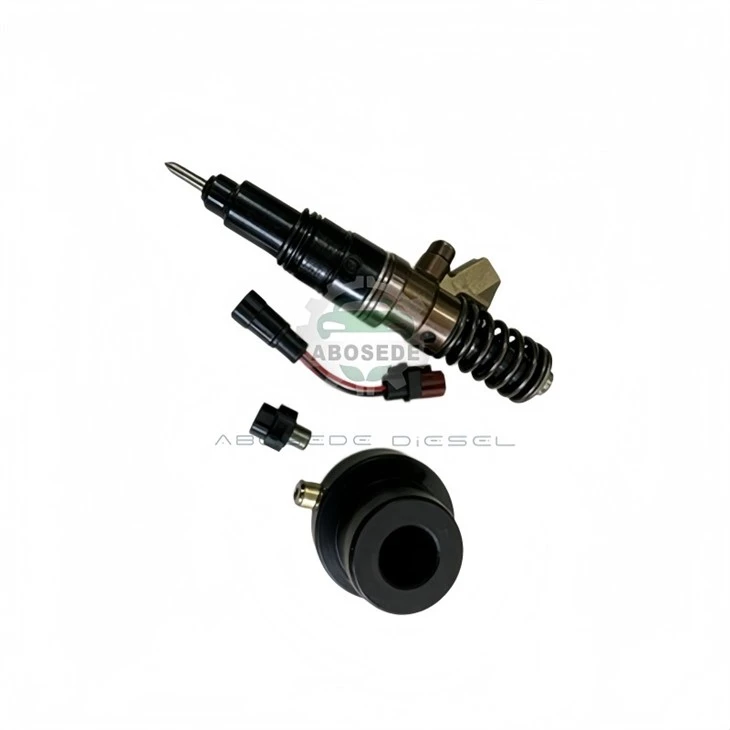

Dongfeng Longqing Diagnostic Master Set — Ολοκληρωμένο προφίλ υγείας για συστήματα Common Rail Dragon-Power

Οι κινητήρες Dongfeng Longqing (Dragon‑Power)-που αναπτύσσονται ευρέως στα βαρέα φορτηγά της σειράς KX, VL και KL-στηρίζονται στα συστήματα κοινής ράγας της Bosch όπου η απόδοση του μπεκ υποβαθμίζεται μέσω πολλαπλών ταυτόχρονων μηχανισμών: μείωση ανύψωσης βελόνας, καθυστέρηση απόκρισης ηλεκτρομαγνητικής βαλβίδας, φθορά εμβόλου και διαρροή πίεσης. Τα περισσότερα συνεργεία χρησιμοποιούν ξεχωριστούς ελεγκτές για κάθε παράμετρο, οδηγώντας σε κατακερματισμένη διάγνωση και το κοινό σφάλμα αντικατάστασης μπεκ όταν το πραγματικό πρόβλημα έγκειται στο στάδιο της αντλίας ή του οδηγού ECU. ΑυτόDongfeng Longqing Diagnostic Master Setενοποιεί έξι κρίσιμες λειτουργίες δοκιμής σε ένα ενιαίο, ολοκληρωμένο σύστημα, επιτρέποντας στους τεχνικούς να εκτελούνπλήρες προφίλ υγείαςτου μπεκ-από την ηλεκτρική απόκριση έως την υδραυλική στεγανοποίηση-σε λιγότερο από 25 λεπτά, με όλες τις μετρήσεις να αναφέρονται στα ειδικά όρια συντήρησης του Longqing.

Το κιτ περιλαμβάνει ααποκλειστικό πρόγραμμα οδήγησης ηλεκτρομαγνητικής βαλβίδαςπου εγχέει μια κυματομορφή ελεγχόμενου ρεύματος (0–20 A, ρυθμιζόμενη κλίση) στο πηνίο του εγχυτήρα, ενώ ταυτόχρονα μετράει την οπίσθια υπογραφή EMF. Αυτό το τεστ αποκαλύπτει:

Βραχυκυκλωμένο πηνίο στροφές- μειωμένη αυτεπαγωγή, που υποδεικνύεται από έναν ταχύτερο χρόνο ανόδου του ρεύματος (εκτός του εύρους 0,8–1,2 ms)

Διακοπτόμενες συνδέσεις- τρέχουσες αιχμές ή εγκατάλειψη κατά τη διάρκεια του δοκιμαστικού παλμού

Συμβατότητα σταδίου προγράμματος οδήγησης- επαλήθευση ότι η στρατηγική peak-and-hold της ECU κινητήρα ταιριάζει με τη ζήτηση του μπεκ

Η μονάδα οδηγού τροφοδοτείται από την μπαταρία 24 V του οχήματος (ή από τροφοδοτικό συνεργείου) και περιλαμβάνει απροσαρμογέα διέλευσηςπου επιτρέπει τη δοκιμή χωρίς αποσύνδεση του μπεκ ψεκασμού από την πλεξούδα του κινητήρα, καθιστώντας τον κατάλληλο για διάγνωση επί του οχήματος.

Ο προσαρμογέας υδραυλικής δοκιμής συνδέεται με τη θύρα καυσίμου επιστροφής του μπεκ ψεκασμού (σύνδεση banjo ή γρήγορη σύνδεση), κατευθύνοντας τη ροή επιστροφής μέσωροόμετρο ακριβείας(βαθμονομημένο, με εύρος 0–200 ml/min). Μια βαλβίδα τριών κατευθύνσεων επιτρέπει στον τεχνικό να αλλάζει μεταξύ:

Στατική διαρροή- μέτρηση της ροής επιστροφής με ενεργοποιημένο τον εγχυτήρα (απενεργοποιημένος ο πιλότος και τα κύρια συμβάντα)

Δυναμική διαρροή- μέτρηση της ροής επιστροφής κατά την προσομοίωση της λειτουργίας του κινητήρα (με όλους τους παλμούς ενεργούς)

Επαλήθευση πίεσης ρωγμών- εφαρμογή πίεσης χειροκίνητης αντλίας (έως 500 bar) στη θύρα εισόδου για να παρατηρήσετε την πίεση ανοίγματος

Το ροόμετρο περιλαμβάνει ακύκλωμα αντιστάθμισης θερμοκρασίας(αναφέρεται σε 40 μοίρες), καθώς το ιξώδες του καυσίμου αλλάζει με τη θερμοκρασία επηρεάζει το ποσοστό διαρροής κατά περίπου 4% ανά 10 βαθμούς. Η οθόνη του μετρητή δείχνει τόσο τη στιγμιαία όσο και τη μέση ροή, η τελευταία είναι η τιμή που χρησιμοποιείται για τα όρια εξυπηρέτησης Longqing.

Το σετ περιλαμβάνει αστήριγμα μετρητή μαγνητικής βάσηςμε ενδεικτική λυχνία 0–1,0 mm (βαθμολογημένη σε 0,001 mm) και εξειδικευμένοπροέκταση άκμοναπου φτάνει στο στέλεχος της βαλβίδας της βελόνας μέσω της άνω οπής του εγχυτήρα. Η θήκη διαθέτει ακεντραρισμένο μανίκι με ελατήριοπου διασφαλίζει ότι ο άκμονας έρχεται σε επαφή με το κέντρο της βελόνας, εξαλείφοντας το σφάλμα συνημιτόνου που εμφανίζεται όταν ο δείκτης είναι εκτός άξονα. Η βάση συγκράτησης του μετρητή περιλαμβάνει αμπλοκ βαθμονόμησης(0,500 mm ±0,001 mm) για μηδενική ρύθμιση πριν από κάθε μέτρηση.

Η μέτρηση της προεξοχής του εμβόλου χρησιμοποιεί αξεχωριστό μετρητή ύψους(0–25 mm, ±0,01 mm) με μυτερή γραφίδα, σχεδιασμένη για τη μέτρηση της κορυφής του εμβόλου σε σχέση με την όψη του σώματος του μπεκ. Αυτός ο μετρητής παρέχεται με αδαχτυλίδι αναφοράςπου προσομοιώνει τη θέση σέρβις του εμβόλου, επιτρέποντας στον τεχνικό να υπολογίσει το πάχος του στελέχους που απαιτείται για την επανασυναρμολόγηση.

Το κύριο σετ διαγνωστικών περιλαμβάνει αΚαταγραφέας δεδομένων με δυνατότητα Bluetoothπου μεταδίδει τις έξι μετρημένες παραμέτρους σε μια εφαρμογή smartphone ή tablet (συμβατή με iOS και Android). Η εφαρμογή παρέχει:

Κατάσταση με έγχρωμη κωδικοποίηση(πράσινο/κίτρινο/κόκκινο) για κάθε παράμετρο, με βάση τα όρια εξυπηρέτησης Longqing

Ανάλυση τάσεων- αποθήκευση ιστορικών αναγνώσεων για κάθε σειριακό αριθμό εγχυτήρα, επιτρέποντας την παρακολούθηση προόδου φθοράς

Πίνακας διασυσχέτισης- που δείχνει ποιες παράμετροι συνδέονται στατιστικά (π.χ. πτώση ανύψωσης βελόνας έναντι αύξησης ροής επιστροφής)

Δημιουργία αναφορών- παραγωγή μιας διαγνωστικής αναφοράς PDF με την κατάσταση του εγχυτήρα και τις προτεινόμενες ενέργειες

Η εφαρμογή παρέχεται με ασυνδρομή ενός έτουςσε ενημερώσεις βαθμονόμησης που βασίζονται σε cloud, διασφαλίζοντας ότι τα όρια υπηρεσιών παραμένουν ενημερωμένα με τις εξελισσόμενες προδιαγραφές κινητήρα της Dongfeng.

Ε1: Μπορεί αυτό το διαγνωστικό σετ να χρησιμοποιηθεί σε οχήματα ενώ ο κινητήρας είναι ακόμα εγκατεστημένος;
Ναί. Οι ηλεκτρικές δοκιμές και οι δοκιμές ροής επιστροφής μπορούν να πραγματοποιηθούν στο όχημα με τον κινητήρα σε λειτουργία (για δυναμική διαρροή) ή με την ανάφλεξη αναμμένη (για αντίσταση πηνίου και κυματομορφή ρεύματος). Οι μετρήσεις ανύψωσης και προεξοχής της βελόνας απαιτούν την αφαίρεση του εγχυτήρα και την τοποθέτηση σε πάγκο. Συνιστούμε να ξεκινήσετε με τις δοκιμές επί του οχήματος για να επιβεβαιώσετε εάν δικαιολογείται η αφαίρεση.

Ε2: Πώς ερμηνεύω τη συσχέτιση μεταξύ αυξημένης ροής επιστροφής και μειωμένης ανύψωσης βελόνας;
Αυτός ο συνδυασμός συνήθως υποδεικνύει φθορά εμβόλου/κάννης-το φθαρμένο έμβολο επιτρέπει την παράκαμψη περισσότερων καυσίμων, μειώνοντας τη διαθέσιμη πίεση για την ανύψωση της βελόνας. Η διορθωτική ενέργεια είναι η αντικατάσταση της κάννης και η προσαρμογή του στελέχους. Εάν η ροή επιστροφής είναι υψηλή αλλά η ανύψωση της βελόνας είναι φυσιολογική, η διαρροή είναι πιθανή στην ομάδα βαλβίδων ή στο σφράγισμα του σώματος του εγχυτήρα.

Ε3: Απαιτεί η εφαρμογή σύνδεση στο διαδίκτυο για τη διαγνωστική ερμηνεία;
Η βασική διαγνωστική λογική αποθηκεύεται στη συσκευή (εκτός σύνδεσης). Ωστόσο, οι ενημερώσεις βαθμονόμησης που βασίζονται στο cloud και η ανάλυση τάσεων απαιτούν σύνδεση στο διαδίκτυο-διαθέσιμη μέσω των δεδομένων κινητής τηλεφωνίας του smartphone. Η εφαρμογή περιλαμβάνει επίσης μια ροή "δελτίο υπηρεσιών" που ειδοποιεί τους τεχνικούς για νέα διαγνωστικά όρια από την Dongfeng.

Ε4: Ποιο είναι το συνιστώμενο πρόγραμμα συντήρησης για το ροόμετρο;
Ο μετρητής ροής πρέπει να βαθμονομείται εκ νέου ετησίως χρησιμοποιώντας το παρεχόμενο υγρό βαθμονόμησης και τον περιοριστή ροής αναφοράς (περιλαμβάνεται στο κιτ). Ο κύκλος καθαρισμού-με χρήση ντίζελ-θα πρέπει να εκτελείται μετά από κάθε 50 δοκιμές. περιλαμβάνεται ο προσαρμογέας καθαρισμού. Εάν ο μετρητής δείχνει μετατόπιση πέραν των ±2 ml/min, επικοινωνήστε μαζί μας για μια υπηρεσία επαναβαθμονόμησης.

Ε5: Μπορεί η τρέχουσα δοκιμή κυματομορφής να ανιχνεύσει ένα αποτυχημένο πρόγραμμα οδήγησης ECU ή περιορίζεται στο πηνίο του μπεκ;
Η δοκιμή μετρά την απόκριση ρεύματος σε έναν γνωστό παλμό τάσης. Εάν το ρεύμα δεν φτάσει στην καθορισμένη κορυφή (18,5 A) ή παρουσιάζει ακανόνιστη κλίση, η αιτία μπορεί να είναι είτε το πηνίο του μπεκ (βραχυκυκλωμένο/άνοιγμα) είτε ο οδηγός ECU (ανεπαρκής τάση). Η εφαρμογή παρέχει μια βιβλιοθήκη υπογραφών κυματομορφών-που αντιστοιχίζει το μετρούμενο ίχνος με γνωστές καλές και γνωστές κακές υπογραφές για τη διάκριση μεταξύ σφαλμάτων εγχυτήρα και ECU.

Ε6: Είναι το κύριο σετ διαγνωστικών συμβατό με τον πάγκο δοκιμών EPS 200 της Bosch για διασταυρούμενη επαλήθευση;
Ναί. Όλες οι μετρήσεις αναφέρονται στα ίδια υδραυλικά και ηλεκτρικά πρότυπα που χρησιμοποιούνται στο EPS 200. Το καταγραφικό δεδομένων μπορεί να εξάγει τις ενδείξεις ως αρχείο CSV που μπορεί να εισαχθεί στο λογισμικό του EPS 200 για άμεση σύγκριση. Παρέχουμε επίσης έναν προσαρμογέα που επιτρέπει στο EPS 200 να δέχεται τον μετρητή ροής και τους ηλεκτρικούς συνδέσμους ειδικά για το Longqing.
