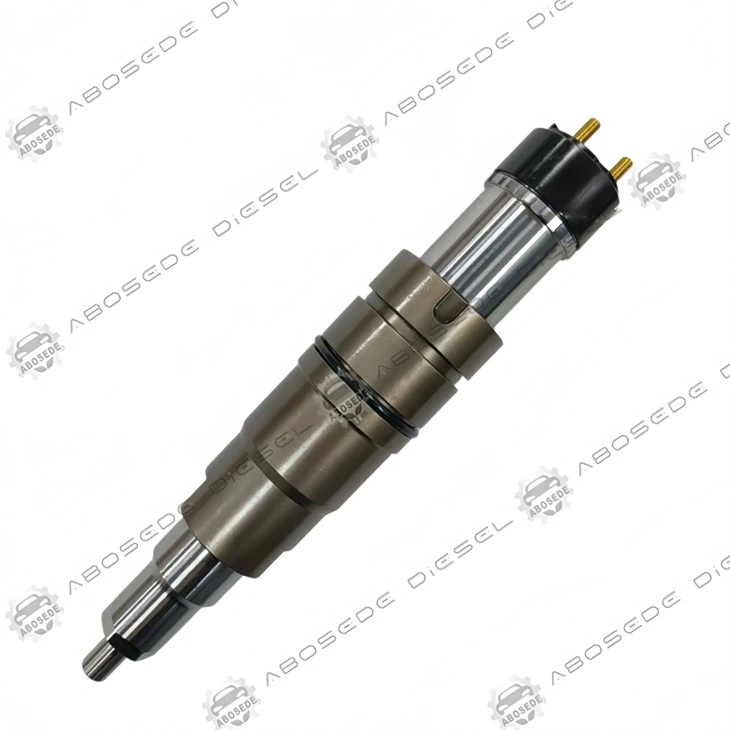

1933613 Μπεκ ψεκασμού καυσίμου – Ηλεκτρομαγνητικό πηνίο με ενθυλάκωση υψηλής θερμικής αντοχής και ανθεκτικό στο τόξο|Βελτιστοποιημένο για εκτεταμένη διάρκεια ζωής ηλεκτρικής ενέργειας σε περιβάλλοντα κινητήρα υψηλής θερμοκρασίας

Κατά τη διάγνωση βλαβών του μπεκ ψεκασμού, οι τεχνικοί συνήθως εστιάζουν στη μηχανική φθορά-σύσπαση της βελόνας, στο φράξιμο των ακροφυσίων ή στη βαθμολόγηση του εμβόλου. Ωστόσο, σε κινητήρες υψηλών χιλιομέτρων που λειτουργούν σε ζεστά κλίματα ή υπό παρατεταμένα βαριά φορτία, τοσωληνοειδές πηνίοσυχνά αποτυγχάνει πριν από τα υδραυλικά εξαρτήματα. Το μονωτικό υλικό του πηνίου υποβαθμίζεται με κάθε θερμικό κύκλο, γίνεται εύθραυστο και αναπτύσσοντας μικρορωγμές. Αυτές οι ρωγμές επιτρέπουν τη δημιουργία τόξων υψηλής τάσης μεταξύ των περιελίξεων, αυξάνοντας προοδευτικά την αντίσταση του πηνίου έως ότου το κύκλωμα οδήγησης δεν μπορεί πλέον να παρέχει αρκετό ρεύμα για την ανύψωση του οπλισμού. Ο1933613 μπεκαντιμετωπίζει άμεσα αυτόν τον μηχανισμό ηλεκτρικής βλάβης μέσω αενθυλάκωση πηνίου υψηλής θερμικής αντοχήςπου χρησιμοποιεί ένα σύστημα μόνωσης με βάση το πολυϊμίδιο (βαθμολογημένο σε συνεχή 240 μοίρες) σε συνδυασμό με ένα εποξειδικό καλούπι γεμάτο κεραμικά που διαχέει τη θερμότητα 35% πιο αποτελεσματικά από τις τυπικές εποξειδικές ενώσεις. Το αποτέλεσμα είναι ένας εγχυτήρας που διατηρεί την ηλεκτρική του ακεραιότητα για 10.000 θερμικούς κύκλους (−30 μοίρες έως +150 μοίρες )-που ισοδυναμεί με 1,2 εκατομμύρια χιλιόμετρα σε φορτηγό γραμμής βαρέως τύπου-εξαλείφοντας ουσιαστικά τις αστοχίες του πηνίου, τις αστοχίες εκκίνησης και το κύκλωμα που σχετίζεται με το πηνίο. κωδικούς σφαλμάτων που προκύπτουν από βλάβη της μόνωσης.

Το 1933613 είναι μια άμεση διασταύρωση OEM γιαCummins 1933613καιBosch 0 445 120 234, ειδικά βαθμονομημένο για:

Cummins X15(2017–σήμερα, όλες οι βαθμολογίες) – Freightliner Cascadia, Kenworth T680, Peterbilt 579

Cummins ISX15(2010–2017) – φορτηγά γραμμής και επαγγελματικά φορτηγά μεγάλης απόστασης

Cummins QSX15– εξοπλισμός εξόρυξης και εκτός αυτοκινητοδρόμων που λειτουργεί σε ζεστά, σκονισμένα περιβάλλοντα

Volvo D13(2014+) – με θήκη προσαρμογέα (παρέχεται χωριστά)

Mack MP8(μετά-2015) – συμβατό με ελεγκτές EDC17 και CM2350

Ντιτρόιτ DD13/DD15– εφαρμογές μετασκευής μεταξύ επωνύμων

Αυτός ο εγχυτήρας είναι ιδιαίτερα κατάλληλος γιαστόλους που δραστηριοποιούνται σε θερμά κλίματα(Μέση Ανατολή, Αυστραλία, Νοτιοδυτικές ΗΠΑ) καιεπιχειρήσεις βαρέων αποστάσεωνόπου η παρατεταμένη λειτουργία υψηλού φορτίου αυξάνει τις θερμοκρασίες κάτω από τα όρια σχεδιασμού των τυπικών πηνίων μπεκ ψεκασμού.

Το πηνίο ηλεκτρομαγνητικής βαλβίδας είναι το μόνο ηλεκτρικό εξάρτημα μέσα σε ένα μπεκ ψεκασμού που εκτίθεται σε όλο το φάσμα των θερμικών και μηχανικών καταπονήσεων-εναλλαγές θερμοκρασίας από την ψυχρή εκκίνηση έως τη λειτουργία, τους κραδασμούς από τον κινητήρα και τους παλμούς υψηλής συχνότητας του ρεύματος του οδηγού. Με την πάροδο του χρόνου, το μονωτικό υλικό (συνήθως ένας πολυεστέρας ή πολυαμίδιο) υφίσταται χημική αποικοδόμηση: οξειδώνεται, γίνεται εύθραυστο και δημιουργεί ρωγμές. Μόλις σχηματιστούν ρωγμές, εμφανίζεται ηλεκτρικό τόξο μεταξύ γειτονικών περιελίξεων, αυξάνοντας την αποτελεσματική αντίσταση του πηνίου και μεταβάλλοντας τον χρόνο ανόδου του ρεύματος.

Το 1933613 το αντιμετωπίζει μέσω:

① Σύστημα μόνωσης πολυιμιδίου– Το σύρμα μαγνήτη είναι μονωμένο με μια επίστρωση πολυϊμιδίου (τύπου Kapton®) που έχει ονομασθεί για συνεχή λειτουργία σε 240 μοίρες -σημαντικά υψηλότερη από την τιμή 180 μοιρών των τυπικών μονώσεων πολυεστέρα-ιμιδίου. Το πολυιμίδιο εμφανίζει επίσης ανώτερη αντοχή στη θερμική οξείδωση, διατηρώντας τη διηλεκτρική του ισχύ ακόμη και μετά από παρατεταμένη έκθεση σε υψηλές θερμοκρασίες.

② Εποξειδικό καλούπι με γέμιση κεραμικού– Το πηνίο είναι ενθυλακωμένο σε μια εποξειδική ένωση φορτωμένη με 40% κεραμικές μικροσφαίρες (οξείδιο αλουμινίου). Αυτό το πληρωτικό επιτυγχάνει δύο στόχους:

Θερμική αγωγιμότητα: Τα κεραμικά σωματίδια παρέχουν μια αγώγιμη διαδρομή για τη θερμότητα, επιτρέποντας στο πηνίο να διαχέει τη θερμότητα 35% γρηγορότερα από το τυπικό απλήρωτο εποξειδικό. Οι χαμηλότερες εσωτερικές θερμοκρασίες μειώνουν τον ρυθμό υποβάθμισης της μόνωσης.

Μηχανική απόσβεση: Το κεραμικό πληρωτικό απορροφά επίσης την ενέργεια των κραδασμών, μειώνοντας τη μικροκίνηση των περιελίξεων που μπορούν να τρίψουν τη μόνωση.

③ Ενθυλάκωση κενού– Η διαδικασία υπερκαλουπώματος πραγματοποιείται υπό κενό, εξαλείφοντας τα κενά αέρα που μπορούν να παγιδεύσουν την υγρασία-που διαφορετικά θα οδηγούσαν σε διάβρωση των χάλκινων περιελίξεων και των συνδέσεων των ακροδεκτών, μια συνηθισμένη κατάσταση αστοχίας σε παράκτια ή υγρά κλίματα.

④ Επίχρυσα τερματικά– Οι ακίδες του ηλεκτρικού συνδετήρα είναι επιμεταλλωμένοι με 2 μm χρυσού πάνω από νικέλιο, αποτρέποντας την οξείδωση που μπορεί να αυξήσει την αντίσταση στην επαφή και να δημιουργήσει τοπική θέρμανση.

Πραγματοποιήθηκε δοκιμή επικύρωσης σε περιβαλλοντικό θάλαμο που κυκλοφόρησε τον εγχυτήρα από -30 μοίρες σε +150 βαθμούς (χρόνος εμποτισμού 1 ώρα σε κάθε άκρο) για 10.000 κύκλους-προσομοιώνοντας περίπου 1,2 εκατομμύρια km σε έναν κινητήρα με τρεις κρύες εκκινήσεις την ημέρα. Στο τέλος της δοκιμής, η αντίσταση μόνωσης παρέμεινε πάνω από 50 MΩ στα 500 V DC και η αντίσταση του πηνίου είχε αυξηθεί μόνο κατά 2,2%, σε σύγκριση με έναν τυπικό εγχυτήρα που παρουσίασε αύξηση 7,5% και ορατό ράγισμα στην ενθυλάκωση.

Κάθε εγχυτήρας 1933613 υποβάλλεται σε επικύρωση 9 σταδίων, με μεγάλη έμφαση στην ηλεκτρική ακεραιότητα:

◈ Δοκιμή μόνωσης πηνίου– αντίσταση μόνωσης μετρημένη στα 500 V DC. πρέπει να υπερβαίνει τα 100 MΩ.
◈ Δείγμα θερμικού κύκλου – one unit per batch is subjected to 1,000 thermal cycles (−30°C to +150°C) and re‑tested for insulation resistance (> 50 MΩ).
◈ Ανοχή αντίστασης πηνίου– μετρήθηκε στους 20 βαθμούς, ανοχή ±3% της ονομαστικής.
◈ Δυναμικός χάρτης ροής– 7 πίεση × 5 σημεία πλάτους παλμού. R² > 0,998.
◈ Σφράγιση υψηλής πίεσης– Δοκιμή διαρροής ηλίου στα 1.700 bar. κατώφλι < 6×10-6 mbar·l/s.
◈ Μοτίβο ψεκασμού– γωνία κώνου 153 μοίρες ± 1,5 μοίρες, διακύμανση οπής σε οπή Μικρότερη ή ίση με ±5%.
◈ Μετατόπιση καθυστέρησης ανοίγματος– σε −20 μοίρες , +20 μοίρες , +120 μοίρες ; μετατόπιση Λιγότερο ή ίσο με 3,5 μs.
◈ Αντοχή– 7 εκατομμύρια κύκλοι στα 1.500 bar, ακολουθούμενοι από επανέλεγχο της μόνωσης.
◈ Ιχνηλασιμότητα– κάθε μονάδα φέρει έναν γραμμωτό κώδικα 2D που συνδέεται με ένα πιστοποιητικό με αντίσταση μόνωσης, αντίσταση πηνίου και δεδομένα θερμικού κύκλου.

🔧 Μηχανική εφαρμογή:

Χρησιμοποιήστε την παρεχόμενη χάλκινη ροδέλα και τους δακτυλίους O. Καθαρίστε την οπή του μπεκ.

Στρέψτε το παξιμάδι υψηλής πίεσης30 Nm + 75 μοίρες– να μην υπερβαίνουν τα 37 Nm. Η υπερβολική ροπή μπορεί να καταπονήσει το υπερκαλούπι και να δημιουργήσει μικρορωγμές που επιτρέπουν την είσοδο υγρασίας.

Βεβαιωθείτε ότι ο σύνδεσμος είναι στεγνός και απαλλαγμένος από διάβρωση πριν τον συνδέσετε. χρησιμοποιήστε διηλεκτρικό γράσο στους πείρους εάν λειτουργούν σε υγρά περιβάλλοντα.

💻 Προγραμματισμός ECU:

Εισαγάγετε τον 6ψήφιο κωδικό IQA χρησιμοποιώντας Cummins INSITE™, Bosch ESI[tronic] ή αντίστοιχο.

Εκτελέστε επαναφορά προσαρμογής και αδράνεια για 5 λεπτά. Τα ηλεκτρικά χαρακτηριστικά είναι σταθερά, επομένως δεν απαιτείται ειδική προσαρμογή.

⚠️ Σπουδαίος: Η υψηλότερη θερμική αντοχή του μπεκ δεν προστατεύει από το υπερβολικό ρεύμα του κυκλώματος οδηγού. Βεβαιωθείτε ότι ο οδηγός ECU είναι σωστά βαθμονομημένος για ρεύμα αιχμής 19,8 A. άνω των 22 A θα υπερθερμανθεί το πηνίο ανεξάρτητα από τη μόνωση.

Ε1: Το φορτηγό μου είναι εξοπλισμένο με δέκτη aftermarket που αυξάνει το ρεύμα έγχυσης. Θα χειριστεί το πηνίο του 1933613 την επιπλέον θερμότητα;
Η μόνωση πολυιμιδίου βαθμολογείται σε 240 μοίρες, γεγονός που παρέχει σημαντικό περιθώριο ασφαλείας σε σχέση με τα τυπικά πηνία. Ωστόσο, δεν συνιστούμε να υπερβαίνετε τα 22 A ρεύμα αιχμής. Το κεραμικό υπερκαλούπι θα βοηθήσει στη διάχυση της επιπλέον θερμότητας, αλλά η παρατεταμένη υπερένταση θα ανεβάσει τελικά την εσωτερική θερμοκρασία πάνω από 240 μοίρες -παρακολουθώντας τη θερμοκρασία του πηνίου με ένα υπέρυθρο θερμόμετρο σε συνθήκες μεγάλου φορτίου.

Ε2: Έχω αντιμετωπίσει διακοπτόμενους κωδικούς σφάλματος "κυκλώματος μπεκ" στο X15 μου και ο αντιπρόσωπος υποπτεύεται προβλήματα καλωδίωσης. Θα μπορούσε το πηνίο του μπεκ να είναι η πραγματική αιτία;
Ναι, οι διακοπτόμενες βλάβες είναι ένα κλασικό σύμπτωμα βλάβης της μόνωσης. Οι μικρορωγμές επιτρέπουν το τόξο μεταξύ των περιελίξεων, το οποίο αλλάζει την αντίσταση του πηνίου και ενεργοποιεί το διαγνωστικό της ECU-αλλά το σφάλμα συχνά εξαφανίζεται όταν ο κινητήρας κρυώσει, μπερδεύοντας τη διάγνωση. Η μόνωση πολυιμιδίου του 1933613 εξαλείφει αυτόν τον τρόπο αστοχίας. Εάν αντικαταστήσετε ένα μπεκ και ο κωδικός παραμένει, ελέγξτε την πλεξούδα καλωδίωσης για φθορά.

Ε3: Μπορώ να εγκαταστήσω αυτό το μπεκ αν ο κινητήρας μου έχει ηλεκτρικό σύστημα 24 V;
Όχι. Ο εγχυτήρας έχει σχεδιαστεί για οδηγούς αιχμής και συγκράτησης 12 V με ρυθμιζόμενο προφίλ ρεύματος. Η εφαρμογή 24 V θα κάνει το πηνίο να τραβήξει περίπου το διπλάσιο του ρεύματος (≈40 A) για τη φάση αιχμής, υπερβαίνοντας τα θερμικά όρια και δυνητικά λιώσιμο της ενθυλάκωσης. Εάν ο κινητήρας σας διαθέτει σύστημα 24 V, πρέπει να χρησιμοποιήσετε έναν μετατροπέα DC-DC ή μια ειδική μονάδα οδηγού μπεκ ψεκασμού που μειώνει την τάση.

Ε4: Το καλούπι του εγχυτήρα έχει κεραμικό υλικό πλήρωσης-το καθιστά αυτό πιο εύθραυστο και επιρρεπές σε ρωγμές από κραδασμούς;
Το κεραμικό εποξειδικό είναι στην πραγματικότητα πιο σκληρό από το τυπικό εποξειδικό επειδή τα κεραμικά σωματίδια λειτουργούν ως αναστολείς ρωγμών. Σε δοκιμές κραδασμών (40 g ημιτονοειδής σάρωση, 50–2.000 Hz), το 1933613 άντεξε 1.000 ώρες χωρίς ρωγμές σε κάψουλα, ξεπερνώντας την απόδοση του απλήρωτου εποξειδικού υλικού που έδειξε επιφανειακές ρωγμές μετά από 200 ώρες. Το πληρωτικό παρέχει επίσης απόσβεση που μειώνει τη μετάδοση κραδασμών στις εσωτερικές περιελίξεις.

Ε5: Πώς επηρεάζει η υψηλότερη θερμική βαθμολογία του πηνίου την καθυστέρηση ανοίγματος του μπεκ όταν ο κινητήρας είναι κρύος;
Η θερμική αντοχή της μόνωσης δεν επηρεάζει τις μαγνητικές ιδιότητες του πηνίου σε χαμηλές θερμοκρασίες. Η καθυστέρηση ανοίγματος στους -20 μοίρες είναι εντός των ίδιων προδιαγραφών (Μικρότερη ή ίση με 168 μs) όπως και στις 20 μοίρες. Η υψηλότερη βαθμολογία μόνωσης σημαίνει απλώς ότι το πηνίο μπορεί να αντέξει τη λειτουργία εν θερμώ χωρίς υποβάθμιση. δεν αλλοιώνει την ηλεκτρομαγνητική απόδοση.

Ε6: Ο εγχυτήρας συνοδεύεται από μια σακούλα ξηραντικού στη συσκευασία. Είναι απαραίτητο για αποθήκευση;
Ναι, το ξηραντικό προστατεύει τους επιχρυσωμένους ακροδέκτες και το εσωτερικό πηνίο από την υγρασία κατά την αποθήκευση. Μετά την εγκατάσταση, ο εγχυτήρας σφραγίζεται έναντι υγρασίας από το υπερκαλούπι, αλλά κατά την αποθήκευση, οι ακροδέκτες είναι εκτεθειμένοι. Συνιστούμε να φυλάσσετε τον εγχυτήρα στην σφραγισμένη του συσκευασία μέχρι την εγκατάσταση. Εάν η σακούλα έχει ανοιχτεί, αποθηκεύστε το μπεκ σε ξηρό, ελεγχόμενη από τη θερμοκρασία περιβάλλον (σχετική υγρασία < 60%).
