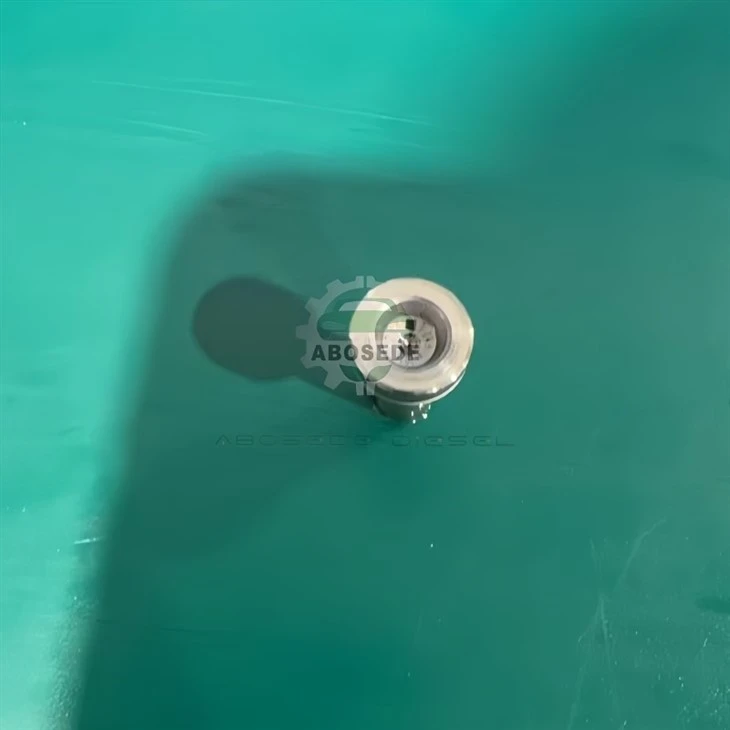

T048 Καπάκι βαλβίδας έγχυσης – Συγκράτηση δύναμης σύσφιξης και σταθερότητα σφράγισης για συστήματα Common Rail υψηλής πίεσης

Όταν πυροδοτείται ένας εγχυτήρας common-rail, η πίεση καύσης στον κύλινδρο πιέζει προς τα πάνω στο σώμα του μπεκ, ενώ το καύσιμο υψηλής πίεσης μέσα στο μπεκ ψεκάζεται προς τα έξω στο καπάκι της βαλβίδας-στον δακτύλιο με σπείρωμα που ασφαλίζει την ηλεκτρομαγνητική βαλβίδα και σφραγίζει τις εσωτερικές διόδους καυσίμου. Ένα πώμα βαλβίδας που χάνει τη δύναμη σύσφιξης κατά μόλις 5% μπορεί να αυξήσει την εσωτερική διαρροή του μπεκ κατά 15%, μετατοπίζοντας τις επενδύσεις καυσίμου και υποβαθμίζοντας το σχέδιο ψεκασμού. ΟT048 καπάκι βαλβίδας μπεκέχει σχεδιαστεί γιαδιατήρηση της δύναμης σύσφιξηςκαισταθερότητα σφράγισηςυπό κυκλικά θερμικά φορτία και φορτία πίεσης, διασφαλίζοντας ότι τα εσωτερικά διάκενα του μπεκ ψεκασμού παραμένουν σταθερά για 800.000 κύκλους. Αυτό το άρθρο εξετάζει τη μηχανική σχεδίαση του T048, τα χαρακτηριστικά συγκράτησης της ροπής του και τις παραμέτρους εγκατάστασης που διασφαλίζουν λειτουργία χωρίς διαρροές-χωρίς επαναλαμβανόμενες προδιαγραφές για τα μπεκ.

Το καπάκι βαλβίδας δεν είναι απλώς ένας συγκρατητής-είναιτελικός σύνδεσμοςστην αλυσίδα στεγανοποίησης υψηλής πίεσης. Συμπιέζει μια ροδέλα στεγανοποίησης από χαλκό ή τεφλόν μεταξύ του σώματος του μπεκ ψεκασμού και της υποδοχής του ακροφυσίου και επίσης ασφαλίζει το συγκρότημα ηλεκτρομαγνητικής βαλβίδας έναντι των υδραυλικών δυνάμεων που ωθούν τη βελόνα προς τα πάνω.

Εάν το καπάκι χάσει τη ροπή:

Το σφράγισμα χαλκού χαλαρώνει, αυξάνοντας την εσωτερική διαρροή κατά 2-5 ml/min.

Η διαδρομή ανύψωσης της βελόνας αλλάζει κατά ±2-3 μm, μεταβάλλοντας την ποσότητα της ένεσης.

Το διάκενο αέρα της ηλεκτρομαγνητικής βαλβίδας μετατοπίζεται, αλλάζοντας την καθυστέρηση ανοίγματος έως και 5 µs.

Το T048επίστρωση ψευδαργύρου-νικελίουπαρέχει έναν σταθερό συντελεστή τριβής (μ=0.12-0,14 υπό ξηρή ροπή), που σημαίνει ότι η εφαρμοζόμενη ροπή μεταφράζεται αξιόπιστα σε δύναμη σύσφιξης. Πολλά καπάκια γενικής χρήσης έχουν μεταβλητό συντελεστή τριβής, που οδηγεί σε υπερβολική ή χαμηλή ροπή ακόμη και με βαθμονομημένο κλειδί.

📊 Σύγκριση δύναμης σύσφιξης (στα 75 N·m):
T048: Δύναμη σφιγκτήρα 28,5 kN ± 2% (συνεπής)
Γενικό καπάκι: Δύναμη σφιγκτήρα 24,0-30,0 kN (έως 20% διασπορά)

Ο συντελεστής θερμικής διαστολής του T048 (11,5 × 10-6 / βαθμός) ταιριάζει στενά με το χαλύβδινο υλικό του σώματος του εγχυτήρα (συνήθως 11-12 × 10-6 / βαθμός). Αυτή η αντιστοίχιση διασφαλίζει ότι καθώς ο κινητήρας θερμαίνεται από ‑10 μοίρες σε 120 μοίρες, το καπάκι διαστέλλεται σχεδόν με τον ίδιο ρυθμό με το σώμα του μπεκ, διατηρώντας την προφόρτιση στη ροδέλα στεγανοποίησης. Ένα καπάκι με υψηλότερο συντελεστή διαστολής (π.χ. 13 × 10-6 / βαθμός) θα διαστέλλεται περισσότερο από το σώμα, μειώνοντας τη δύναμη σύσφιξης σε υψηλές θερμοκρασίες.

Για το T048, τογωνία ροπήςΗ μέθοδος είναι πιο αξιόπιστη από την απλή σύσφιξη μόνο με ροπή, επειδή ευθύνεται για τις διακυμάνσεις της τριβής. Ακολουθήστε αυτή τη διαδικασία:

Καθαρίστε τα νήματαδιεξοδικά (χρησιμοποιήστε ένα νήμα κυνηγιού, όχι ένα πάτημα-αφαιρέστε υλικό).

Εφαρμόστε μια λεπτή, ομοιόμορφη στρώσηντουλάπι με νήματα μεσαίας αντοχής(Loctite 243 ή ισοδύναμο) με τα νήματα του καπακιού.

Περάστε το καπάκι με το χέρι μέχρι να έρθει σε επαφή με τη ροδέλα στεγανοποίησης.

Χρησιμοποιώντας ένα δυναμόκλειδο, σφίξτε το20 N·m(ροπή καθίσματος).

Στη συνέχεια σφίξτε ένα επιπλέον35 μοίρες ± 5 μοίρες(χρησιμοποιήστε ένα μετρητή γωνίας ή ένα κλειδί με σήμανση).

Η τελική ροπή θα πέσει στην περιοχή 70-75 N·m, αλλά η μέθοδος γωνίας εξασφαλίζει σταθερή δύναμη σύσφιξης ανεξάρτητα από τη λίπανση.

Προδιαγραφές ροπής (Εναλλακτική):

Ξηρά νήματα: 70-75 N·m

Λαδωμένα νήματα: 55-60 N·m (μειώστε τη ροπή για να αποφύγετε το υπερβολικό τέντωμα)

Ένα χαλαρωτικό καπάκι βαλβίδας σπάνια ενεργοποιεί αμέσως έναν κωδικό σφάλματος. Τα πρώτα σημάδια είναι:

Σταδιακή αύξηση στις επενδύσεις καυσίμου(θετικές διορθώσεις) καθώς η ECU αντισταθμίζει την αυξημένη εσωτερική διαρροή.

Υψηλότερη θερμοκρασία καυσίμου επιστροφής(γιατί το καύσιμο που διαρρέει ανακυκλώνεται περισσότερο).

Ελαφρύς ήχος "τσουφίσματος".κοντά στο μπεκ ψεκασμού (αέρια καύσης που διαρρέουν πέρα ​​από τη χάλκινη τσιμούχα-ένα σημάδι υπό ροπής καπακιού).

Για επιβεβαίωση, εκτελέστε έναδοκιμή διαρροήςστο ρελαντί. Εάν η διαρροή υπερβαίνει τα 22 ml/min σε οποιονδήποτε κύλινδρο (πάνω από τα κανονικά 14-18 ml/min του εγχυτήρα), επιθεωρήστε το καπάκι της βαλβίδας και τη χάλκινη ροδέλα. Συχνά, η επαναφορά του καπακιού στις σωστές προδιαγραφές αποκαθιστά την κανονική λειτουργία.

Ε1: Μπορώ να χρησιμοποιήσω ξανά το καπάκι βαλβίδας T048 αφού το αφαιρέσω;
Το ίδιο το T048 μπορεί να επαναχρησιμοποιηθεί, με την προϋπόθεση ότι τα νήματα δεν έχουν καταστραφεί και η επιμετάλλωση είναι ανέπαφη. Ωστόσο, τοροδέλα στεγανοποίησης χαλκούπρέπει να αντικαθίσταται κάθε φορά που αφαιρείται το καπάκι-είναι ένα πλυντήριο σύνθλιψης μιας χρήσης. Η επαναχρησιμοποίηση της ροδέλας θα έχει ως αποτέλεσμα μειωμένη δύναμη σφιγκτήρα και διαρροές, ανεξάρτητα από την κατάσταση του καπακιού.

Ε2: Τι ροπή πρέπει να χρησιμοποιήσω για το T048 εάν εφαρμόσω αντικολλητική ένωση;
Οι ενώσεις κατά της σύλληψης μειώνουν σημαντικά τον συντελεστή τριβής-η ροπή θα πρέπει να μειωθεί κατά 15-20%. Για το T048 με αντισύλληψη, η συνιστώμενη ροπή είναι55‑60 N·mγια να επιτευχθεί η ίδια δύναμη σύσφιξης με το στέγνωμα 70-75 N·m. Η υπερβολική ροπή με αντισύλληψη μπορεί να τεντώσει τα νήματα ή να σπάσει το σώμα του μπεκ.

Ε3: Πώς μπορώ να καταλάβω εάν το T048 είναι το σωστό καπάκι για τον εγχυτήρα μου;
Ελέγξτε τη διάμετρο και το βήμα του νήματος-το T048 είναι M20 × 1,5. Επίσης, επαληθεύστε το εσωτερικό βάθος (την απόσταση από τον ώμο του καπακιού έως την επιφάνεια στεγανοποίησης). Το T048 έχει βάθος 14,0 mm ± 0,1 mm-αν ο εγχυτήρας σας απαιτεί διαφορετικό βάθος (π.χ. 13,5 mm), το καπάκι δεν θα συμπιέσει σωστά τη ροδέλα. Συμβουλευτείτε το εγχειρίδιο σέρβις του μπεκ.

Ε4: Απαιτεί το T048 συγκεκριμένη ακολουθία ροπής για πολυκύλινδρους κινητήρες;
Όχι-το καπάκι βαλβίδας κάθε εγχυτήρα είναι ανεξάρτητο. Σφίξτε κάθε καπάκι ξεχωριστά με την καθορισμένη ροπή στρέψης. Ωστόσο, είναι καλή πρακτική να ελέγχετε ξανά τη ροπή στρέψης μετά τον πρώτο θερμικό κύκλο (θέστε τον κινητήρα σε θερμοκρασία λειτουργίας, κρυώστε και μετά ρίξτε ξανά). Η επίστρωση ψευδαργύρου-νικελίου του T048 μειώνει την ανάγκη για ροπή, αλλά εξακολουθεί να συνιστάται για κρίσιμες εφαρμογές.

Ε5: Το T048 έχει επένδυση ψευδαργύρου-νικελίου. Επηρεάζει αυτό την ηλεκτρική συνέχεια του μπεκ;
Το καπάκι της βαλβίδας δεν αποτελεί μέρος του ηλεκτρικού κυκλώματος-η ηλεκτρομαγνητική βαλβίδα είναι γειωμένη μέσω του σώματος του μπεκ και της κυλινδροκεφαλής. Η επένδυση είναι καθαρά για αντιδιαβρωτική προστασία και δεν επηρεάζει την ηλεκτρική απόδοση. Βεβαιωθείτε ότι η επιφάνεια στεγανοποίησης του καπακιού είναι καθαρή και απαλλαγμένη από νιφάδες επιμετάλλωσης, οι οποίες θα μπορούσαν να ενσωματωθούν στη χάλκινη ροδέλα.

Ε6: Ποια είναι η αναμενόμενη διάρκεια ζωής του καπακιού T048;
Το T048 έχει σχεδιαστεί για τη διάρκεια ζωής του μπεκ-συνήθως 1,5-2 εκατομμύρια κύκλους έγχυσης (περίπου 500.000 km για βαρέα φορτηγά). Ωστόσο, τα νήματα μπορεί να φθαρούν εάν το καπάκι αφαιρεθεί και τοποθετηθεί επανειλημμένα (πάνω από 5-6 φορές). Σε στόλους υψηλών χιλιομέτρων, συνιστούμε την αντικατάσταση του καπακιού σε κάθε μεγάλη επισκευή του μπεκ ψεκασμού (π.χ. 400.000 km) για να διασφαλιστεί η σταθερή διατήρηση της ροπής.
