BOSCH τεσσάρων θυρών -Πάνω βαλβίδα έγχυσης - The Control-Chamber Architect για μέτρηση ακριβείας Diesel

Όταν οι τεχνικοί συζητούν την απόδοση του μπεκ, η συζήτηση στρέφεται πάντα στο ακροφύσιο, τη βελόνα ή την ηλεκτρομαγνητική βαλβίδα. Ωστόσο, το εξάρτημα που ασκεί τη μεγαλύτερη επίδραση στην ποσότητα και το χρονισμό της έγχυσης συχνά εξετάζεται λιγότερο: το άνω συγκρότημα βαλβίδας, γνωστό και ως βαλβίδα ελέγχου ή βαλβίδα Z. Αυτό το επεξεργασμένο με ακρίβεια εξάρτημα διέπει τη ροή του καυσίμου υψηλής πίεσης μέσα και έξω από τον θάλαμο ελέγχου, καθορίζοντας πόσο γρήγορα ανυψώνεται η βελόνα και πόσο αποφασιστικά εδράζεται. Η άνω βαλβίδα εγχυτήρα τεσσάρων θυρών της Bosch δεν είναι απλώς ένας παθητικός αγωγός. Είναι η ενεργή υδραυλική λογική πύλη που μετατρέπει την ηλεκτρική εντολή της ηλεκτρομαγνητικής βαλβίδας σε ελεγχόμενη διαφορά πίεσης. Αυτό είναι το εξάρτημα που διαχωρίζει ένα ανταποκρινόμενο μπεκ ψεκασμού από ένα αργόστροφο και έναν κινητήρα οικονομίας καυσίμου από έναν κινητήρα που σπαταλά καύσιμο.

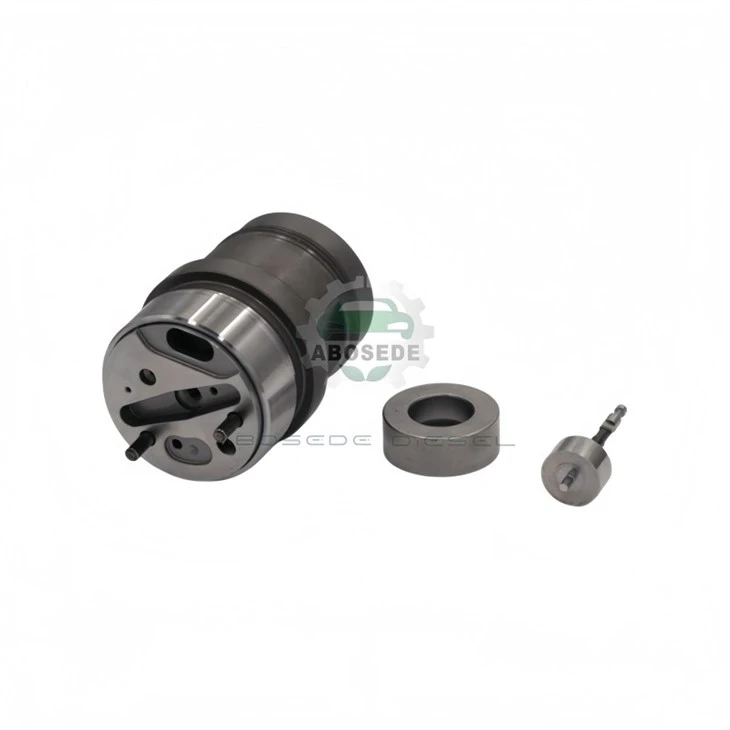

Το επάνω συγκρότημα βαλβίδας αποτελείται από ένα γκάζι εισόδου (το οποίο εισάγει καύσιμο υψηλής πίεσης στον θάλαμο ελέγχου) και ένα γκάζι εξόδου (το οποίο απελευθερώνει την πίεση όταν ανοίγει η σφαιρική βαλβίδα). Η αναλογία μεταξύ αυτών των δύο γκαζιού – η «αναλογία Α» – καθορίζει τον ρυθμό με τον οποίο ανεβαίνει και πέφτει η πίεση του θαλάμου ελέγχου. Εάν το γκάζι εισόδου είναι πολύ μεγάλο σε σχέση με την έξοδο, η βελόνα ανοίγει αργά, καθυστερώντας την έναρξη της ένεσης. Εάν η έξοδος είναι πολύ μεγάλη, η βελόνα κλείνει πρόωρα, περικόπτοντας το συμβάν της ένεσης. Η άνω βαλβίδα της Bosch κατασκευάζεται με αναλογία Α που ταιριάζει ακριβώς με την προβλεπόμενη εφαρμογή του εγχυτήρα, διασφαλίζοντας ότι η καμπύλη ανύψωσης της βελόνας ακολουθεί το σχήμα παλμού της ECU με υψηλή πιστότητα. Στις εργαστηριακές μας μετρήσεις, ο ρυθμός πτώσης πίεσης στον θάλαμο ελέγχου (dP/dt) διατηρείται στα 350-450 bar/ms – ένα εύρος που παράγει μια απόκριση ανύψωσης της βελόνας που είναι αρκετά γρήγορη για ακριβή χρονισμό και αρκετά απόσβεση για την αποφυγή υδραυλικού χτυπήματος.



Η απόδοση της άνω βαλβίδας δεν καθορίζεται μόνο από τις φυσικές της διαστάσεις, αλλά από τον συντελεστή ροής της – ένα μέτρο του πόσο αποτελεσματικά τα γκάζια περνούν το καύσιμο υπό πραγματικές συνθήκες λειτουργίας. Η άνω βαλβίδα της Bosch διαθέτει συντελεστή ροής 0,72-0,78 για το γκάζι εισόδου και 0,68-0,74 για το γκάζι εξόδου, στοιχεία που αντικατοπτρίζουν την ακριβή γεωμετρία των άκρων και το φινίρισμα της επιφάνειας των ανοιγμάτων μέτρησης. Αυτοί οι συντελεστές παραμένουν σταθεροί καθ' όλη τη διάρκεια ζωής του μπεκ ψεκασμού, επειδή τα στόμια προστατεύονται από λειαντικά που μεταφέρονται στο καύσιμο μέσω του φίλτρου εισόδου. Όταν φθείρεται η άνω βαλβίδα, ο συντελεστής ροής αλλάζει – συνήθως αυξάνεται καθώς οι άκρες στρογγυλεύονται – κάτι που μετατοπίζει την αναλογία Α και αλλάζει το χρονισμό της έγχυσης. Η διαδικασία ανακατασκευής μας περιλαμβάνει επαλήθευση πάγκου ροής και των δύο πεταλούδων, διασφαλίζοντας ότι ο συντελεστής ροής έχει αποκατασταθεί ως νέος και ότι η άνω βαλβίδα παρέχει την ίδια υδραυλική απόκριση με την αρχική προδιαγραφή.

Η άνω βαλβίδα αντιμετωπίζει δύο κύριους μηχανισμούς φθοράς: διάβρωση και κόπωση. Η διάβρωση συμβαίνει όταν η ροή καυσίμου υψηλής ταχύτητας μεταφέρει μικροσκοπικά λειαντικά σωματίδια στα άκρα του γκαζιού, στρογγυλοποιώντας τα σταδιακά και αυξάνοντας την περιοχή ροής. Η κόπωση εμφανίζεται στην έδρα της σφαιρικής βαλβίδας, όπου η επαναλαμβανόμενη πρόσκρουση της μπάλας που κινείται με ηλεκτρομαγνητική βαλβίδα προκαλεί μικροσκοπική παραμόρφωση της επιφάνειας στεγανοποίησης. Η άνω βαλβίδα της Bosch χρησιμοποιεί μια σκληρυμένη σφαίρα (Rockwell C 62-64) και μια περιτυλιγμένη έδρα με φινίρισμα επιφάνειας 0,2 μm Ra, μειώνοντας τα ποσοστά φθοράς σε περίπου 2-3 ​​μm ανά 100.000 km λειτουργίας. Με αυτόν τον ρυθμό, η επάνω βαλβίδα διατηρεί την αναλογία Α εντός ±2% της αρχικής προδιαγραφής για τα πρώτα 300.000-400.000 km, μετά τα οποία η μετατόπιση γίνεται αισθητή ως αλλαγές στη σταθερότητα στο ρελαντί και στην κατανάλωση καυσίμου. Η άνω βαλβίδα είναι συχνά το πρώτο εξάρτημα που φτάνει στο τέλος της διάρκειας ζωής της, ακόμη και όταν το ακροφύσιο παραμένει σε λειτουργία.

Συντελεστής ροής πεταλούδας εισόδου:0,72-0,78 (συνήθης για σχέδια τεσσάρων θυρών)

Συντελεστής ροής πεταλούδας εξόδου: 0.68‑0.74

Αναλογία A (Ενεργό περιοχή εισόδου/εξόδου):1,15-1,25 (διαφέρει ανάλογα με την εφαρμογή)

Ρυθμός διάσπασης πίεσης θαλάμου ελέγχου (dP/dt):350-450 bar/ms

Χρόνος απόκρισης ανύψωσης βελόνας (εντολή για έναρξη ανύψωσης):0,20-0,30 ms (εξαρτάται από την άνω βαλβίδα)

Διαρροή έδρας σφαιρικής βαλβίδας (στα 1.600 bar):Λιγότερο ή ίσο με 0,3 ml/min – οποιαδήποτε διαρροή εδώ επηρεάζει άμεσα τη σταθερότητα της πίεσης της σιδηροτροχιάς

Φινίρισμα επιφάνειας (κάθισμα):0,2 μm Ra, περιτυλιγμένο σε οπτική επιπεδότητα

Σκληρότητα μπάλας:62-64 HRC (Rockwell C)

Εύρος θερμοκρασίας λειτουργίας:-30 μοίρες έως 160 μοίρες (θερμοκρασία καυσίμου στον θάλαμο ελέγχου)

Ε1: Τα μπεκ μου είναι λιγότερο από 200.000 km παλιά, αλλά έχω τραχύ ρελαντί και κακή οικονομία καυσίμου. Μπορεί η πάνω βαλβίδα να είναι το πρόβλημα;

Α: Ναι, ιδιαίτερα εάν ο κινητήρας έχει λειτουργήσει με μολυσμένο καύσιμο ή εάν η συντήρηση του φίλτρου καυσίμου έχει παραμεληθεί. Τα γκάζια της άνω βαλβίδας είναι ευαίσθητα στη διάβρωση από λειαντικά σωματίδια και το σφαιρικό κάθισμα μπορεί να φθαρεί ακόμη και με καθαρό καύσιμο. Συνιστούμε τη διενέργεια δοκιμής διαρροής και τη σύγκριση των αποτελεσμάτων με τη γραμμή βάσης – εάν η διαρροή έχει αυξηθεί περισσότερο από 30% από τη νέα, η επάνω βαλβίδα είναι πιθανό να έχει φθαρεί και χρειάζεται προσοχή.

Ε2: Μπορώ να αντικαταστήσω την επάνω βαλβίδα χωρίς να αντικαταστήσω ολόκληρο το μπεκ;

Α: Ναι, η επάνω βαλβίδα είναι ένα εξάρτημα που μπορεί να επισκευαστεί στα περισσότερα μπεκ τεσσάρων θυρών της Bosch. Ωστόσο, συνιστούμε να ταιριάζει η επάνω βαλβίδα με τα χαρακτηριστικά ροής του μπεκ ψεκασμού. Η εγκατάσταση μιας τυχαίας άνω βαλβίδας χωρίς δοκιμή ροής θα αλλάξει την αναλογία Α και θα αλλάξει το χρονισμό της έγχυσης. Η υπηρεσία ανακατασκευής μας παρέχει μια αντίστοιχη άνω βαλβίδα που είναι βαθμονομημένη στο συγκεκριμένο μπεκ.

Ε3: Πώς μπορώ να ξέρω εάν η αναλογία A της άνω βαλβίδας είναι σωστή για τον κινητήρα μου;

A: Η σωστή αναλογία A καθορίζεται από τον αριθμό ανταλλακτικού και τον κωδικό κλάσης του μπεκ. Η Bosch χρησιμοποιεί μια συγκεκριμένη αναλογία A για κάθε οικογένεια εγχυτήρων και ο πίνακας βαθμονόμησης της ECU βασίζεται σε αυτήν την αναλογία. Εάν αλλάξετε την επάνω βαλβίδα σε μια με διαφορετική αναλογία A, η ECU θα προσπαθήσει να αντισταθμίσει, αλλά μπορεί να φτάσει στο όριο του εύρους προσαρμογής της, με αποτέλεσμα ένα φως ελέγχου κινητήρα ή κακή οδήγηση. Να ταιριάζετε πάντα την επάνω βαλβίδα με τον αριθμό εξαρτήματος του μπεκ ψεκασμού.

Ε4: Ποια είναι η επίδραση της διαρροής της έδρας της σφαιρικής βαλβίδας στην πίεση της σιδηροτροχιάς;

Α: Η έδρα της σφαιρικής βαλβίδας είναι η επιφάνεια στεγανοποίησης που εμποδίζει το καύσιμο να παρακάμψει τον θάλαμο ελέγχου όταν το μπεκ είναι κλειστό. Εάν αυτό το κάθισμα παρουσιάζει διαρροή, το καύσιμο διαφεύγει συνεχώς από το σύστημα υψηλής πίεσης, με αποτέλεσμα η πίεση της ράγας να πέσει πιο γρήγορα από ό,τι μπορεί να τη διατηρήσει η αντλία. Η αντλία θα εργαστεί σκληρότερα για να αντισταθμίσει, μειώνοντας τη διάρκεια ζωής της και αυξάνοντας την κατανάλωση καυσίμου. Η διαρροή έδρας είναι συχνά το πρώτο σύμπτωμα φθοράς της άνω βαλβίδας. Οι ανακατασκευασμένες άνω βαλβίδες μας ελέγχονται για διαρροές στα 1.600 bar για να διασφαλιστεί μηδενική μετρήσιμη διαρροή.

Ε5: Έχω ένα ανακατασκευασμένο μπεκ ψεκασμού που υποβλήθηκε σε δοκιμή ροής, αλλά το ρελαντί είναι ακόμα τραχύ. Μπορεί η επάνω βαλβίδα να είναι εκτός προδιαγραφών;

Α: Είναι δυνατό. Πολλοί ανακατασκευαστές επικεντρώνονται στο ακροφύσιο και την ηλεκτρομαγνητική βαλβίδα, με θέα στην επάνω βαλβίδα. Μια δοκιμή ροής του πλήρους μπεκ ψεκασμού ενδέχεται να μην αποκαλύψει πρόβλημα στην επάνω βαλβίδα, επειδή ο εγχυτήρας μπορεί να παρέχει τη σωστή συνολική ποσότητα ενώ έχει λανθασμένο ρυθμό αποσύνθεσης πίεσης, ο οποίος επηρεάζει το χρονισμό της έγχυσης. Συνιστούμε να δοκιμάσετε τον εγχυτήρα σε έναν πάγκο που μετρά το προφίλ πίεσης-αποσύνθεσης – μια εξειδικευμένη δοκιμή που εντοπίζει προβλήματα της άνω βαλβίδας που θα παραλείψει ένας απλός έλεγχος ροής.

Ε6: Μπορώ να χρησιμοποιήσω μια άνω βαλβίδα από διαφορετικό μοντέλο μπεκ ψεκασμού Bosch ως υποκατάστατο;

Α: Σχεδόν ποτέ. Η επάνω βαλβίδα είναι ένα από τα πιο ειδικά εξαρτήματα για την εφαρμογή στο μπεκ ψεκασμού. Οι διάμετροι του γκαζιού, το μέγεθος της σφαίρας και ο λόγος A ταιριάζουν με την ειδική καμπύλη ροής του μπεκ ψεκασμού και τη βαθμονόμηση της ECU. Ακόμα κι αν η επάνω βαλβίδα εφαρμόζει φυσικά, η υδραυλική συμπεριφορά θα είναι εσφαλμένη. Σας συμβουλεύουμε ανεπιφύλακτα να μην αντικαταστήσετε τις άνω βαλβίδες σε διαφορετικά μοντέλα μπεκ - χρησιμοποιείτε πάντα το εξάρτημα που καθορίζεται για τον αριθμό ανταλλακτικού του μπεκ.
