Έμβολο βαλβίδας Bosch EUP 7.005 – Ακεραιότητα πρόσφυσης επίστρωσης & μείωση τριβής για αντλίες μονάδας σειράς 0414750/755/799



Σε συστήματα ηλεκτρονικής μονάδας αντλίας υψηλής πίεσης (EUP), το έμβολο βαλβίδας ολισθαίνει εντός της οπής του με ταχύτητες που υπερβαίνουν το 1,5 m/s ενώ υπόκειται σε πιέσεις καυσίμου έως και 2.000 bar. Κάτω από αυτές τις ακραίες συνθήκες, ηοριακή τριβήμεταξύ του εμβόλου και του σώματος της βαλβίδας καθορίζει όχι μόνο το ποσοστό φθοράς αλλά και τοραβδί-η στατική τριβή που πρέπει να ξεπεραστεί τη στιγμή της ενεργοποίησης της ηλεκτρομαγνητικής βαλβίδας. Εάν η ράβωση είναι ασυνεπής, ο χρόνος διαλείμματος-του εμβόλου διαφέρει από κύκλο σε κύκλο, εισάγοντας τρεμούλιασμα χρονισμού που η ECU δεν μπορεί να διορθώσει πλήρως. Το Bosch EUP 7.005 είναι ένα έμβολο βαλβίδας ειδικά σχεδιασμένο για αντλίες μονάδων της σειράς Bosch 0414750, 0414755 και 0414799, με ξεχωριστή σχεδιαστική προτεραιότητα:ακεραιότητα πρόσφυσης επίστρωσης μέσω μιας διαδικασίας εναπόθεσης DLC πολλαπλών-στρώσεων (διαμάντι-όπως άνθρακας)που περιλαμβάνει ένα στρώμα σύνδεσης χρωμίου-νιτριδίου. Αυτό το σύστημα διπλού-στρώματος-που περιλαμβάνει ένα στρώμα πρόσφυσης 0,5 μm CrN και ένα άνω στρώμα DLC 3,5 μm-μειώνει τον συντελεστή τριβής από 0,12 (χωρίς επικάλυψη χάλυβας) σε 0,06 και διατηρεί αυτήν την απόδοση για πάνω από 1 εκατομμύριο χιλιόμετρα. Όταν η επίστρωση αρχίζει να αποκολλάται λόγω λειαντικών ρύπων καυσίμου ή θερμικού σοκ, η εκτεθειμένη επιφάνεια του χάλυβα υφίσταται αυξημένη τριβή και ταχεία φθορά, οδηγώντας σεπροοδευτική αύξηση της καθυστέρησης ενεργοποίησης της ηλεκτρομαγνητικής βαλβίδαςπου συχνά παρερμηνεύεται ως εξασθένιση της ηλεκτρομαγνητικής βαλβίδας. Αυτός ο οδηγός τοποθετεί το EUP 7.005 ως τεχνικό στοιχείο επιφάνειας-, όπου η πρόσφυση της επίστρωσης είναι τόσο σημαντική όσο και η ακρίβεια διαστάσεων.



Το έμβολο βαλβίδας EUP 7.005 είναι ένα εξάρτημα άμεσης αντικατάστασης για την ίδια σειρά EUP της Bosch με τις προηγούμενες παραλλαγές, αλλά με ιδιαίτερη έμφαση στην ανθεκτικότητα της επίστρωσης:

Bosch 0414750– EUP 12 βαλβίδων σε κινητήρες MAN D20/D26, DAF MX (Euro 3/4)

Bosch 0414755– Βελτιωμένη έκδοση Euro 4/5 για Volvo D13 και Renault DXi

Bosch 0414799– Βιομηχανική παραλλαγή υψηλής ροής για γεννήτριες και θαλάσσιες

Αυτές οι δυνάμεις συνελεύσεων EUP:

MAN TGA, TGS, TGX– Κινητήρες D20, D26

DAF XF, CF– Κινητήρες MX‑11, MX‑13

Volvo FH, FM– Σειρά D13 (Euro 4/5)

Renault Premium, Magnum– DXi 11, 13

Βιομηχανικές εφαρμογές– Liebherr, MTU, Cummins QSK χρησιμοποιώντας Bosch EUP

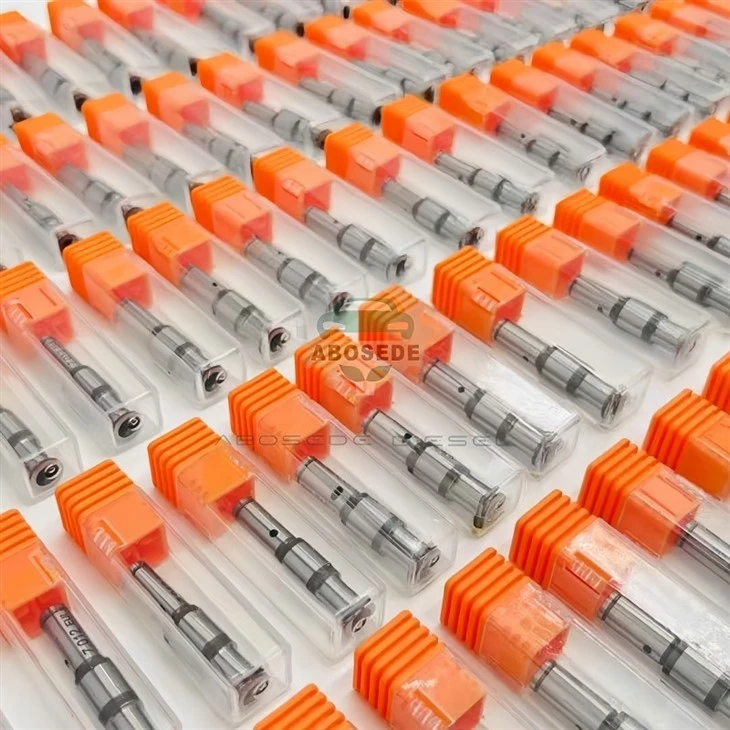

Το EUP 7.005 είναι αναγνωρίσιμο από αυτόδίχρωμη εμφάνιση-ένα σκούρο γκρι/μαύρο επάνω στρώμα DLC πάνω από ένα ελαφρώς ελαφρύτερο στρώμα συγκόλλησης CrN ορατό στις άκρες του εμβόλου όπου μεταβαίνει η επίστρωση. Ο αριθμός ανταλλακτικού της Bosch είναι συνήθως σφραγισμένος ως 7.005‑xxx ή 2 418 455 4xx. Ελέγχετε πάντα την κατάσταση της επίστρωσης. οποιαδήποτε σημάδια ξεφλουδίσματος ή αποχρωματισμού υποδηλώνουν ότι το έμβολο έχει υποστεί βλάβη.



Παράμετρος	Προσδιορισμός
Αναφορά Bosch	EUP 7.005 (2 418 455 4σειρά xx – επιβεβαίωση με αντλία)
Τύπος Στοιχείου	Έμβολο βαλβίδας με επίστρωση DLC πολλαπλών στρώσεων
Υλικό Βάσης	Χάλυβας εργαλείων υψηλής ταχύτητας (ASP 2053) – HRC 62–66
Σύστημα επίστρωσης	Στρώμα προσκόλλησης CrN (0,5 μm) + επάνω στρώμα DLC (3,5 μm)
Συνολικό Πάχος Επικάλυψης	4.0 µm ± 0.5 µm
Συντελεστής Τριβής	0,06 (με επίστρωση DLC) έναντι. 0.12 (χωρίς επίστρωση χάλυβα)
Αντοχή πρόσφυσης επίστρωσης	Μεγαλύτερο ή ίσο με 30 N/mm² (δοκιμή εσοχής Rockwell C)
Πλάτος γης άκρων ελέγχου	0,75 mm – ίδιο με 7.000 EUP
Διάκενο προσαρμογής ζευγαρώματος	0,004 – 0,008 mm (με οπή σώματος βαλβίδας)
Όριο φθοράς επίστρωσης	Μείωση πάχους 0,5 μm (εκθέτει το συνδετικό στρώμα)
Συνιστώμενη αντικατάσταση	800.000–1.000.000 km (στον αυτοκινητόδρομο) / 8.000–10.000 ώρες (βιομηχανική)
Μέθοδος Επιθεώρησης	Οπτική επιθεώρηση επίστρωσης. Δοκιμή ενεργοποίησης με βάση την τριβή



Ένα EUP 7.005 με υποβαθμισμένη επίστρωση αποκαλύπτεται μέσα από ένα ξεχωριστό σύνολο συμπτωμάτων:

Αύξηση καθυστέρησης ενεργοποίησης ηλεκτρομαγνητικής βαλβίδας– μετριέται ως προοδευτική αύξηση της καθυστέρησης μεταξύ ενεργοποίησης και κίνησης εμβόλου, η οποία αυξάνεται με τα χιλιόμετρα.

Τρέμουλο χρονισμού που σχετίζεται με ραβδί– η έναρξη της ένεσης ποικίλλει τυχαία κατά 0,1–0,2 ms, προκαλώντας ασταθές ρελαντί.

Μαύρα συντρίμμια στην επιστροφή καυσίμου– σωματίδια επίστρωσης (μικροσκοπικά αλλά ορατά ως λεπτό μαύρο ίζημα στο φίλτρο καυσίμου) υποδεικνύουν αποκόλληση.

Χάραξη στην επιφάνεια του εμβόλου– ορατή με μεγέθυνση 10×. Οι περιοχές γυμνού χάλυβα εμφανίζονται ως γυαλισμένες ραβδώσεις.

Δοκιμή εργαστηρίου: εκτελέστε αμέτρηση δύναμης οπισθέλκουσαςτοποθετώντας το έμβολο σε κάθετη οπή και μετρώντας τη δύναμη που απαιτείται για να το μετακινήσετε (χρησιμοποιώντας μια κλίμακα ελατηρίου). Ένα νέο έμβολο με άθικτη επίστρωση απαιτεί 5–7 N. μια φθαρμένη επίστρωση το αυξάνει σε 12-15 N, υποδηλώνοντας σημαντική αύξηση της οριακής τριβής.



Η επίστρωση DLC πολλαπλών στρώσεων που χρησιμοποιείται στο EUP 7.005 είναι η ίδια τεχνολογία που χρησιμοποιείται στα έμβολα βαλβίδας εγχυτήρα κοινής ράγας και στα έμβολα ελέγχου. Η στρώση συγκόλλησης CrN έχει σχεδιαστεί ειδικά για τη βελτίωση της πρόσφυσης σε χαλύβδινα υποστρώματα, μια τεχνική που είναι πλέον τυπική σε μπεκ υψηλής απόδοσης common-rail. Η κατανόηση της δομής επίστρωσης του EUP 7.005 παρέχει στους τεχνικούς άμεση μεταφορά γνώσεων στα διαγνωστικά της σειράς βαλβίδων έγχυσης common-rail.



Ε1: Πώς μπορώ να καταλάβω εάν η επίστρωση DLC στο EUP 7.005 μου είναι ακόμα άθικτη;
Εξετάστε το έμβολο κάτω από ένα μεγεθυντικό φακό 10×. Η επίστρωση πρέπει να είναι ομοιόμορφη σκούρο γκρι/μαύρο, χωρίς γυαλισμένα σημεία, τσιπς ή ορατό υπόστρωμα. Επίσης, ελέγξτε το φίλτρο καυσίμου επιστροφής για λεπτά μαύρα σωματίδια-που υποδηλώνουν αποκόλληση.

Ε2: Μπορώ να χρησιμοποιήσω ένα EUP 7.005 που έχει μικρά τσιπς επίστρωσης;
Κανένα -τσιπ στην επίστρωση DLC δεν θα διαδοθεί υπό υψηλή πίεση, εκθέτοντας το χαλύβδινο υπόστρωμα και οδηγώντας σε γρήγορη φθορά και σύλληψη. Ακόμη και ένα μόνο τσιπ στην άκρη ελέγχου θα αλλάξει το χρονισμό. Απορρίψτε οποιοδήποτε έμβολο με εμφανή ζημιά στην επίστρωση.

Ε3: Είναι το EUP 7.005 συμβατό με το 7.000 και 6.990/6.995;
Το 7.005 έχει το ίδιο πλάτος γης (0,75 mm) με το 7.000 αλλά με τη βελτιωμένη επίστρωση CrN + DLC. Είναι συμβατό με όλες τις αντλίες 0414750/755/799, υπό την προϋπόθεση ότι έχει γίνει επαναφορά της βαθμονόμησης της ηλεκτρομαγνητικής βαλβίδας. Προσφέρει βελτιωμένη απόδοση τριβής σε σχέση με τα 7.000 και συνιστάται ως αναβάθμιση για εφαρμογές με μεγάλη απόσταση σε χιλιόμετρα.

Ε4: Γιατί το EUP 7.005 έχει στρώμα συγκόλλησης CrN;
Οι επικαλύψεις DLC έχουν κακή πρόσφυση στον χάλυβα απευθείας-το στρώμα CrN λειτουργεί ως μηχανική και χημική γέφυρα, αυξάνοντας την αντοχή του δεσμού πάνω από 40%. Χωρίς αυτό το στρώμα, το DLC θα αποκολληθεί μετά από 200.000–300.000 km. Το σύστημα διπλής στρώσης του 7.005 επεκτείνει τη διάρκεια ζωής της επίστρωσης σε 1 εκατομμύριο km.

Ε5: Μπορεί η υποβάθμιση της επίστρωσης να προκαλέσει λευκό καπνό κατά την κρύα εκκίνηση;
Ναι-καθώς φθείρεται η επίστρωση, αυξάνεται η πρόσφυση, προκαλώντας ασυνεπή χρονισμό αποσύνδεσης του εμβόλου. Αυτή η διακύμανση χρονισμού από μπεκ σε μπεκ μπορεί να οδηγήσει σε ατελή καύση κατά την κρύα εκκίνηση, παράγοντας λευκό καπνό. Η αντικατάσταση του εμβόλου με ένα νέο 7.005 αποκαθιστά τη συνεπή λειτουργία χαμηλής τριβής και εξαλείφει το πρόβλημα.

Ε6: Πώς μπορώ να αποτρέψω την πρόωρη φθορά της επίστρωσης;
Διατηρήστε αυστηρό φιλτράρισμα καυσίμου (απόλυτο 10 μm) και αποφύγετε την εισροή νερού{1}}το νερό μπορεί να προκαλέσει μικροσκοπικές οπές που εξασθενούν τον δεσμό της επίστρωσης. Επίσης, μη χρησιμοποιείτε καύσιμα χαμηλής λιπαντικότητας χωρίς πρόσθετο κετάνιο/λιπαντικό, καθώς η αυξημένη τριβή μπορεί να επιταχύνει τη φθορά της επίστρωσης.
